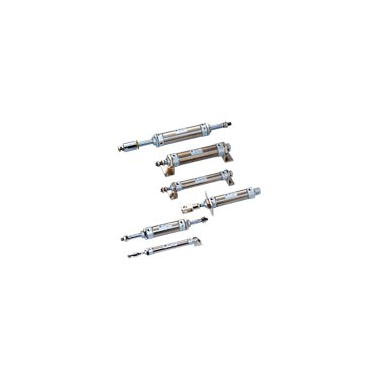

迷你氣壓缸 - MCMA
特點
- 氣缸內徑 : φ 16 ~ 40 ( mm )
- 免給油 ： 採用含油合金 ， 特殊軸承襯套 ， 使活塞桿無需給油 。
- 高品質 ； 耐久佳 ： 氣壓缸採用高級不銹鋼材質 ， 更具耐磨 、 腐蝕性 。
- 標準化的設計 ： 大多數零件均可與國際標準 ISO 規格互相替換 。
- 可承製非標準規格 ： 對各種桿端型尺寸及型錄規定以外之行程 ， 請與本公司聯繫承製 。
- 多樣化支架 ： 多種固定式及非固定式支架 ， 供客戶選擇 。
- 全系列均附磁
訂購代號
詳細規格
| 氣缸內徑 ( mm ) | 16 , 20 , 25 , 32 , 40 |
| 配管口徑尺寸 | M 5 × 0.8 , Rc 1 / 8 |
| 使用流體 | 空氣 |
| 最大使用壓力 | 0.7 MPa |
| 最小使用壓力 | 複動 0.06 MPa 單動 0.15 MPa |
| 耐壓力 | 1 MPa |
| 周圍溫度 | －5 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 給油 | 不需給油 |
| 使用速度範圍 | 50 ~ 500 mm / sec |
| 傳感器 | RCA ( 搭配 BA 20 ~ BA 40 , BGS 20 ~ 40 束帶 ) RCM ( 搭配 BM 16 ~ BM 40 束帶 ) RCS ( 搭配 BJ 16 束帶 ) |
| 備註 | ※ 感應開關束帶代號 BM 16 ，16 為氣缸內徑。 |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RCA |  |
RCA ( 有接點 ) 、RNA ( 無接點 NPN ) 、RPA ( 無接點PNP ) , 適用氣缸型號 : MCQA 、MCQV2 、MCQV 、MCMA 、MCMB 、MCKMB 、MCMBL 、MCMI 、MCCG 、MCCN 、MCKA 、MSB * 。 | ||
| 傳感器 / RCM |  |
RCM ( 有接點 ) 、 RNM ( 無接點 NPN ) 、 RPM ( 無接點 PNP ) , 適用氣缸型號 : MCMA 、 MCMB 、 MCKMB 、 MCMBL 、 MCMI 、 MCBMI 、 MCMJ | ||
| 傳感器 / RCS |  |
RCS ( 有接點 ) 、 RNS ( 無接點 NPN ) 、 RPS ( 無接點 PNP ) , 適用氣缸型號 : MCMA 、 MCMI 、 MCMJ | ||
| 浮動接頭 / MFC |  |
消除兩軸間因連結誤差 ，所產生的干涉現象 。可適度放大配合件之加工精度 。符合體積小 ，高抗拉 、抗壓強度要求 。 | ||
| 魚眼接頭 / PHS |  |
屬陰螺紋連結 ；屬崁入式的銅襯結構 ；具注黃油嘴 ； 柄部本體材質屬構造用碳鋼 ；球體屬高碳鉻軸承鋼 。 | ||
