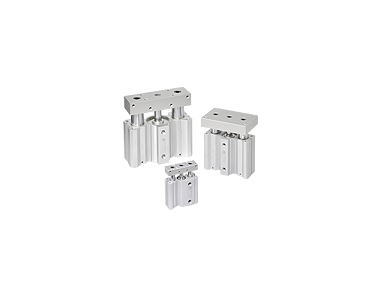

阻擋型 / 舉起型 / 推出型 - 雙導桿氣壓缸
特點
- 型式 : 03 - 阻擋型 ／ 滑動軸承氣缸 ， 13 - 舉起型 ／ 線性滾珠軸承 ， 53 - 舉起型 ／ 滑動軸承 ， 23 - 推出型 ／ 線性滾珠軸承 ， 63 - 推出型 ／ 滑動軸承 ， 內徑 : φ 20 ~ 80 ( mm ) 。
- 導桿與連接塊作成崁入式的構造 ， 在承受強大的側向荷重時 ， 發揮高度強韌性的特點 。
- 可因應各種用途作選擇 ， 導桿端之連接塊分類成 ～ 柱狀連接塊（阻擋型用）及平台連接塊（ 舉起型用 ）兩種 。
- 依使用時的精度需求 ， 在導桿軸承部設計有「 滑動軸承 」 ， 「 線性滾珠軸承 」 兩種 。
- 於缸體外側及連結塊上 ， 預先配置了多樣設計 ， 方便安裝使用 。
- 全系列均附磁 。
訂購代號
詳細規格
| 作動方式 | 複動型 |
| 氣缸內徑 ( mm ) | 20 , 32 , 40 , 50 , 63 , 80 |
| 配管口徑尺寸 | Rc 1 / 8 ~ 3 / 8 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.1 ~ 1 MPa |
| 耐壓力 | 1.5 MPa |
| 周圍溫度 | －5 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 使用速度範圍 | 50 ~ 500 mm / sec |
| 給油 | 不需給油 |
| 緩衝裝置 | NBR 緩衝墊片 |
| 傳感器 | RCB |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RCB |  |
RCB ( 有接點 ) 、 RNB ( 無接點 NPN ) 、 RPB ( 無接點 PNP ) , 適用氣缸型號 : MCJA , MCJQ2 , MCJT , MCJS , MCGA , MCGJ , MCDA , MCDB , MCRA , MCKB , MSB * , MSLD 。 | ||
