零配件

CA 式大流量快速接頭

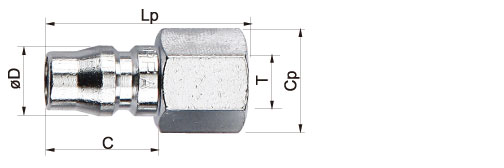

尺寸圖

製品記號 尺寸 ( mm )
Lp C ø Cp T
400 PH 68 23.5 22 ø ø 15
600 PH 72 23.5 25 ø ø 21
800 PH 75 23.5 30 ø ø 27

製品記號 尺寸 ( mm )
Lp C Cp T
400 PF 42 23.5 6 角 * 26 * 30 PT 1 / 2 " 14 P
600 PF 43.5 23.5 6 角 * 32 * 37 PT 3 / 4 " 14 P
800 PF 45.5 23.5 6 角 * 38 * 44 PT 1 " 11 P

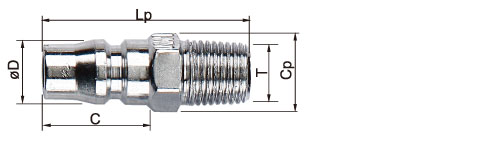

製品記號 尺寸 ( mm )
Lp C Cp T
400 PM 49 23.5 6 角 * 21 * 24 PT 1 / 2 " 14 P
600 PM 51 23.5 6 角 * 27 * 31 PT 3 / 4 " 14 P
800 PM 53 23.5 6 角 * 35 * 40 PT 1 " 11 P

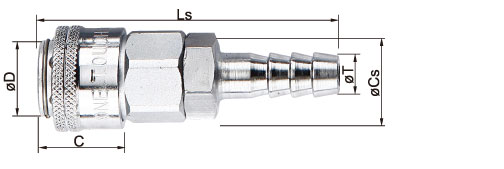

製品記號 尺寸 ( mm )
Ls C Cp ø D T
400 SH 83 35 6 角 * 32 * 36.7 35 ø 15
600 SH 87 35 6 角 * 32 * 36.7 35 ø 21
800 SH 90 35 6 角 * 32 * 36.7 35 ø 27

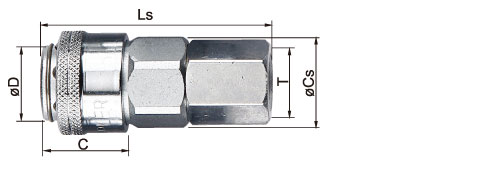

製品記號 尺寸 ( mm )
Ls C Cp ø D T
400 SF 58.5 35 6 角 * 32 * 36.7 35 PT 1 / 2 " 14 P
600 SF 60 35 6 角 * 32 * 36.7 35 PT 3 / 4 " 14 P
800 SF 60 35 6 角 * 32 * 36.7 35 PT 1 " 11 P

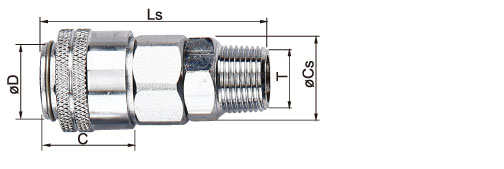

製品記號 尺寸 ( mm )
Ls C Cp ø D T
400 SM 64 35 6 角 * 32 * 36.7 35 PT 1 / 2 " 14 P
600 SM 66 35 6 角 * 32 * 36.7 35 PT 3 / 4 " 14 P
800 SM 68 35 6 角 * 32 * 36.7 35 PT 1 " 11 P

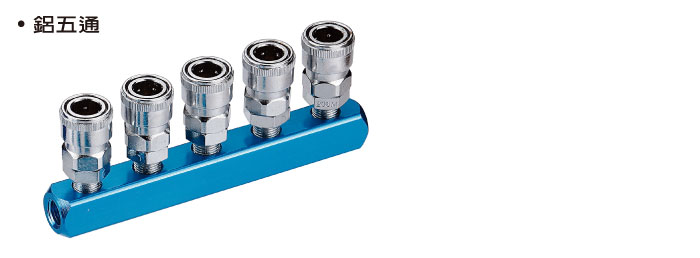

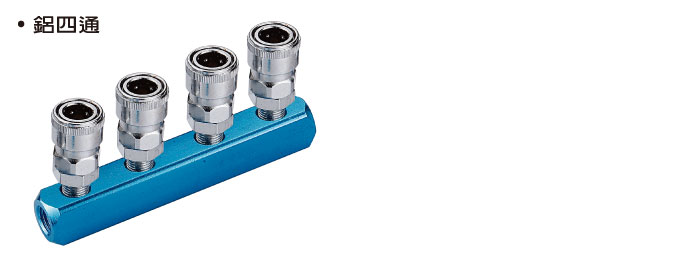

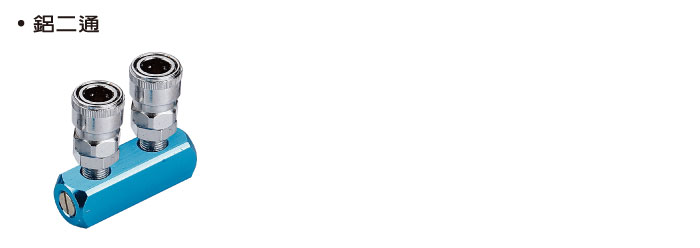

編號
SD - 1

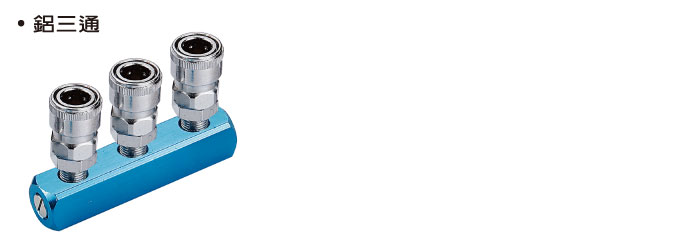

鋁座

編號
SD - 2


編號
SD - 3


編號
SD - 4


編號
SD - 5
