油壓系統

HPS 高壓轉角缸    Bore:ø25-ø63 mm    Pmax:500 kg/cm2

產品簡介

  • 此型式油壓缸適用於夾持工件取放空間需保持靜空,方便工件取放及高加夾持。
  • 油壓缸夾持動作為下壓式,含有旋轉行程 ( 請勿夾持工件 ) 以及垂直下壓行程。
  • 缸體內壁經特殊加工處理,表面光滑確保使用性能及壽命。
  • 最大充油速度請參考特性資料, 請勿使用過大充油速度,以免迴轉過快,如有迴轉不確實,請加裝流量控制閥,降低充油速度。
  • 壓板長度及使用壓力請參考附圖所示,請勿任意超長使用。

訂購代號

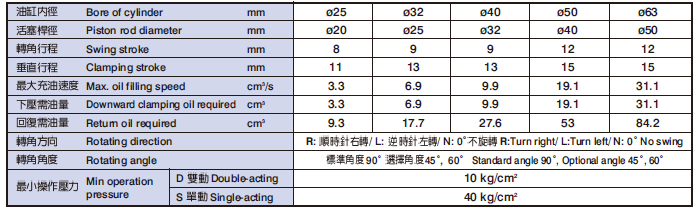

特性資料

結構圖

有效夾持力 FSP 與操作壓力 P 對照圖

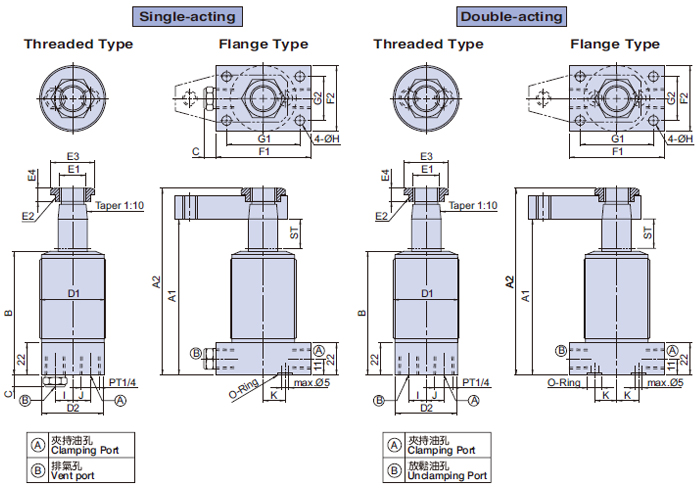

Dimensional table
