輔助元件

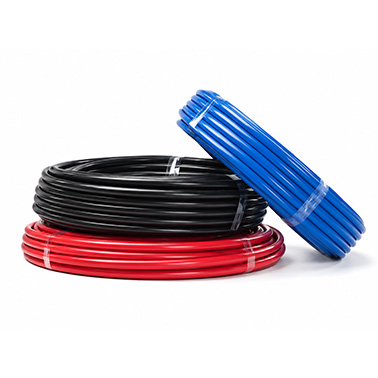

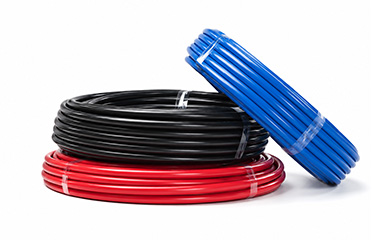

DIN 氣壓煞車管 ( DIN )

特點

  • 管材外形穩定，不易因壓力變化而變形
  • 產品依據 DIN 74324 規範進行製造與品質控制，並依標準要求設計管材結構及耐壓性能，使其在規定的壓力與溫度範圍內維持穩定且一致的物理與機械性能

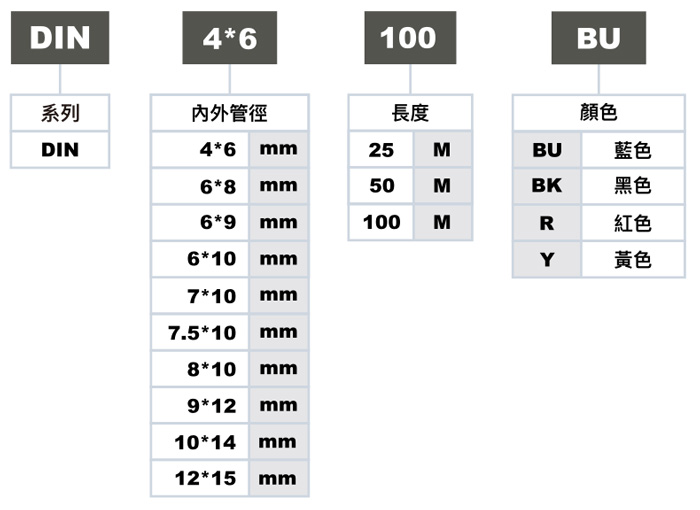

訂購代號

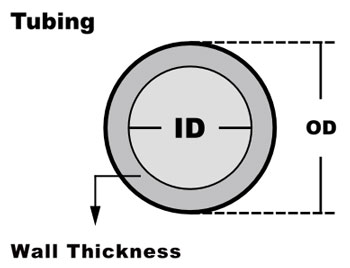

尺寸圖

公制尺寸 規格表

型號 管材內徑 管材外徑 管壁厚度 23°C 工作壓力 23°C 爆破壓力 每米重量 (g/m) 長度 (m)
DIN-4*6 4 mm 6 mm 1 mm 36 bar 108 bar 16.1 25 / 50 / 100
DIN-6*8 6 mm 8 mm 1 mm 25 bar 75 bar 22.5 25 / 50 / 100
DIN-6*9 6 mm 9 mm 1.5 mm 36 bar 108 bar 36.2 25 / 50 / 100
DIN-6*10 6 mm 10 mm 2 mm 45 bar 135 bar 51.5 25 / 50 / 100
DIN-7*10 7 mm 10 mm 1.5 mm 31 bar 93 bar 41 25 / 50 / 100
DIN-7.5*10 7.5 mm 10 mm 1.25 mm 25 bar 75 bar 35.2 25 / 50 / 100
DIN-8*10 8 mm 10 mm 1 mm 20 bar 60 bar 29 25 / 50 / 100
DIN-9*12 9 mm 12 mm 1.5 mm 25 bar 75 bar 50.7 25 / 50 / 100
DIN-10*14 10 mm 14 mm 2 mm 30 bar 90 bar 77.2 25 / 50 / 100
DIN-12*15 12 mm 15 mm 1.5 mm 20 bar 60 bar 65.2 25 / 50 / 100
DIN-12*16 12 mm 16 mm 2 mm 25 bar 75 bar 90.1 25 / 50 / 100
DIN-14*18 14 mm 18 mm 2 mm 75 bar 66 bar 103 25 / 50 / 100
