輔助元件

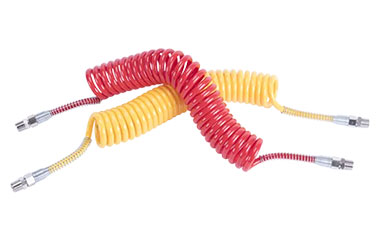

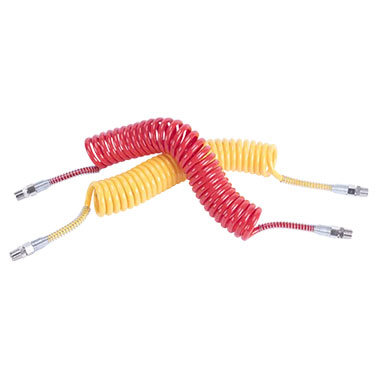

DIN 煞車伸縮管 ( CDIN )

特點

  • 管材外形穩定，不易因壓力變化而變形
  • 產品依據 DIN 74324 規範進行製造與品質控制，並依標準要求設計管材結構及耐壓性能，使其在規定的壓力與溫度範圍內維持穩定且一致的物理與機械性能
  • 螺旋結構設計，可因應氣壓煞車管路之反覆伸縮需求

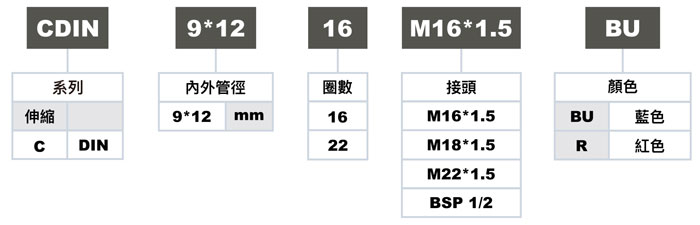

訂購代號

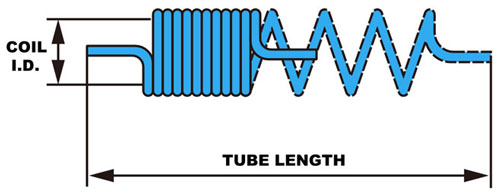

尺寸圖

公制尺寸 規格表

型號 管材內徑 管材外徑 捲收內徑 伸縮圈數 留尾長度 工作長度 接頭 留尾型式
CDIN-2216 9 mm 12 mm 76 mm 22 100 / 100 mm 3.35 m M16*1.5 b / d
CDIN-2218 9 mm 12 mm 76 mm 22 100 / 100 mm 3.35 m M18*1.5 b / d
CDIN-2222 9 mm 12 mm 76 mm 22 100 / 100 mm 3.35 m M22*1.5 b / d
CDIN-2212 9 mm 12 mm 76 mm 22 100 / 100 mm 3.35 m BSP 1/2 b / d
CDIN-1616 9 mm 12 mm 76 mm 16 100 / 900 mm 3.35 m M16*1.5 a / c
CDIN-1618 9 mm 12 mm 76 mm 16 100 / 900 mm 3.35 m M18*1.5 a / c
CDIN-1622 9 mm 12 mm 76 mm 16 100 / 900 mm 3.35 m M22*1.5 a / c
CDIN-1612 9 mm 12 mm 76 mm 16 100 / 900 mm 3.35 m BSP 1/2 a / c
