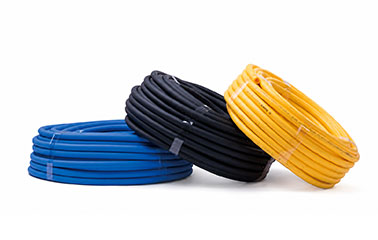

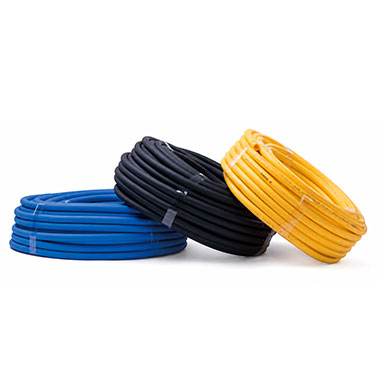

PVC 耐寒夾紗管
特點
- 三層夾紗補強結構設計，可於工作壓力條件下有效控制管徑變化，維持管材外形穩定
- 採用耐寒型 PVC 材料配方，即使於低溫環境下仍能保持良好的柔軟性
- 材料配方與補強結構相互搭配，兼顧低溫操作需求與氣動系統所需的耐壓性能
- 低記憶性材料特性，適用於需反覆拉伸、捲收或重新佈設之氣源供應應用

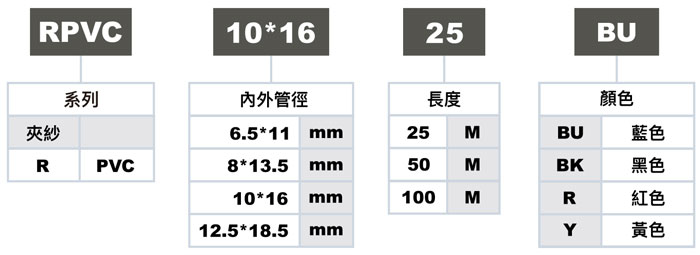

訂購代號

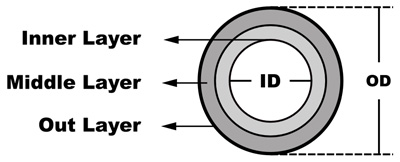

尺寸圖
公制尺寸 規格表
| 型號 | 管材內徑 | 管材外徑 | 內管壁厚 | 23°C 工作壓力 | 每米重量 (g/m) |
長度 (m) |
|---|---|---|---|---|---|---|
| RPVC-6.5*11 | 6.5 mm | 11 mm | 2.25 mm | 20 bar | 80 | 50 / 100 |
| RPVC-8*13.5 | 8 mm | 13.5 mm | 2.75 mm | 20 bar | 121 | 50 / 100 |
| RPVC-10*16 | 10 mm | 16 mm | 3 mm | 20 bar | 159 | 25 / 50 |
| RPVC-12.5*18.5 | 12.5 mm | 18.5 mm | 3 mm | 20 bar | 190 | 25 / 50 |
英制尺寸 規格表
| 型號 | 管材內徑 | 管材外徑 | 內管壁厚 | 75°F 工作壓力 | 每英尺重量 (lb/ft) |
長度 (ft) |
|---|---|---|---|---|---|---|
| RPVC-14433 | 1/4" | 0.433 | 0.09 inch | 300 psi | 0.054 | 100 / 500 |
| RPVC-516531 | 5/16" | 0.531 | 0.11 inch | 300 psi | 0.081 | 100 / 500 |
| RPVC-38590 | 3/8" | 0.590 | 0.11 inch | 300 psi | 0.092 | 100 / 500 |
| RPVC-12728 | 1/2" | 0.728 | 0.11 inch | 300 psi | 0.128 | 100 / 300 |
