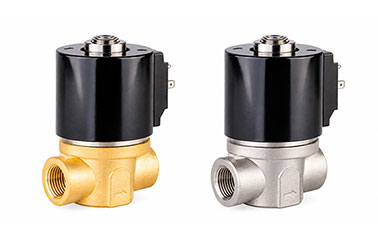

PSV800 比例電磁閥
特點
- 可依輸入訊號連續調整閥門開度，提供精準且穩定的流量控制
- 反應靈敏、調節範圍廣，可因應不同流量控制需求
- 具良好的耐壓性能，適用於較高工作壓力的流體控制應用
- 通過百萬次以上作動循環測試，耐久性佳，適合長時間及頻繁作動
- 採小型化閥體結構設計，可有效節省安裝空間，方便設備配置

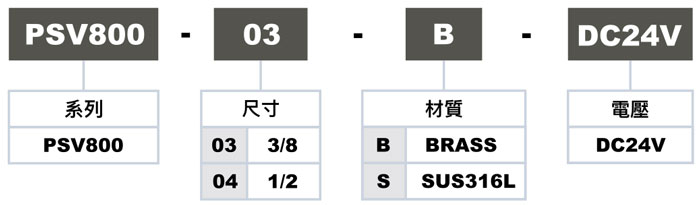

訂購代號

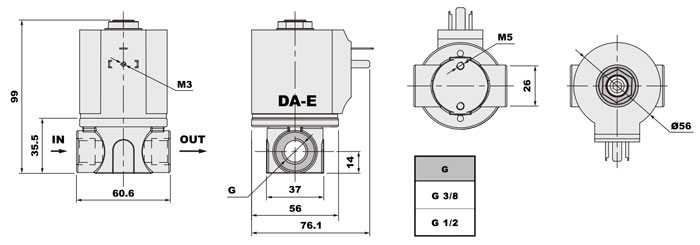

尺寸圖
規格表
| 型號 | 口徑 | 通徑 | 最大工作壓力差 | 密封材質 | 線圈 | 使用介質 | 介質溫度 |
|---|---|---|---|---|---|---|---|
| PSV800 | G 3/8 | 2 mm | 25 bar | 氟橡膠 / 丁腈橡膠 | SE71B | 中性氣體 / 液體 |
-10~90°C |
| 3 mm | 10 bar | ||||||
| 4 mm | 8 bar | ||||||
| G 3/8 G 1/2 |
6 mm | 4 bar | |||||
| 8 mm | 2 bar | ||||||
| 9.5 mm | 0.7 bar |
| 型號 | 電氣連接方式 | 外殼防護等級 | 額定電壓 | PWM 頻率 | 遲滯 |
|---|---|---|---|---|---|
| PSV800 | 插針式 | IP65 | DC 24 V | 600 ~ 800 Hz | ≤ 20% Max. |
線圈
| 型號 | 電阻 | 電壓 | 最大工作電流 | 最大功率 |
|---|---|---|---|---|
| SE71B-DC12V-21W | 6.8 Ω | DC12 V | 1.75 A | 21 W |
| SE71B-DC24V-21W | 27.5 Ω | DC24 V | 0.875 A | 21 W |
