氣壓轉角下壓缸 - MCKC

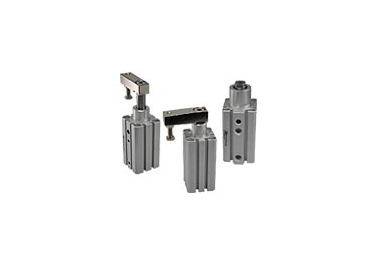

特點
- 氣缸內徑 : φ 16 , 20 , 25 , 32 ( mm ) ， 有壓板型及不附壓板型 ， 空壓轉角下壓缸主要使用在空間狹小 ， 且無任何輔助壓板下 ， 能輕易的夾持及放鬆工作 。
- 此系列產品之安裝 ， 全部使用沉頭孔牙設計的安裝方式 ， 不需任何固定腳架 ， 達到節省配置空間的要求 。
- 於缸體擠製時 ， 於外圍預留裝配槽 ； 使傳感器在安裝固定及位置調整時 ， 均極其簡單 。
- 可自由選擇傳感器固定方向，可四面固定 。
- 全系列均為附磁型 。
訂購代號
詳細規格
| 作動方式 | 複動型 |
| 氣缸內徑 ( mm ) | 16 , 20 , 25 , 32 |
| 配管口徑尺寸 | M 5 × 0.8 , Rc 1 / 8 |
| 使用流體 | 空氣 |
| 轉角角度 | 90 ° ± 10 ° |
| 轉角方向 | 左 ( L ) 、 右 ( R ) |
| 轉角行程 | 7.5 , 9.5 , 15 mm |
| 垂直下壓行程 | 10 , 20 , 30 mm |
| 使用壓力範圍 | 0.1 ~ 0.9 MPa |
| 周圍溫度 | －5 ~ ＋ 60 ℃ ( 不凍結 ) |
| 不迴轉精度 | ± 1.3 °, ± 1.2 °, ± 1 ° ( 壓板引入時 ) |
| 給油 | 不需給油 |
| 使用速度範圍 | 50 ~ 200 mm / s |
| 傳感器 | RCE , RCE1 , RNE , RPE |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RCE |  |
RCE ( 有接點 ) 、 RNE ( 無接點 NPN ) 、 RPE ( 無接點 PNP ) , 適用氣缸型號 ： MCJA , MCJQ , MCJT , MCJS , MCFA , MCGB , MCGD , MCGJ , MCG3 , MCDA , MCSH , MCSS , MCRA , MCKB , MCHA , MCHB , MSB * , MSL * RCE : 使用電壓範圍 : 5 ~ 220 V DC / AC , RNE , RPE : 使用電壓範圍 : 5 ~ 30 V DC 。 |
||
| 傳感器 / RCE1 |  |
RCE1 ( 有接點 , 適用氣缸型號 ： MCJA , MCJQ , MCJT , MCJS , MCFA , MCGB , MCGD , MCGJ , MCG3 , MCDA , MCSH , MCSS , MCRA , MCKB , MCHA , MCHB , MSB * , MSL * , RCE1 : 使用電壓範圍 : 5 ~ 120 V DC / AC 。 | ||
