SC 超低溫冷風槍

動作及原理

一、 動作
空氣冷卻器是使用渦流管 ( vortex tube ) 來產生低溫空氣，壓縮的空氣經渦流管產生熱氣流，與冷氣流此兩種氣流做熱交換，使得熱空氣往熱氣排出口排出，排出空氣量可由調整閥設定，而冷空氣則依箭頭方向往 ( C ) 冷風出口吹出。
二、 原理

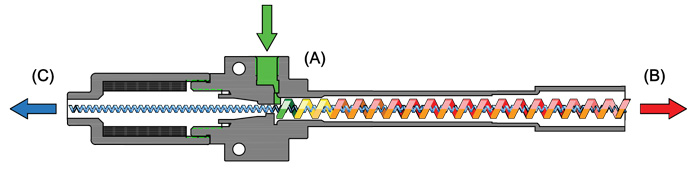

當從空壓機壓縮出來的高壓空氣進入 ( A ) 渦流產生器，會使氣體體積膨脹，產生
漩渦並從圖 ( A ) 往 ( B ) 調整閥方向，以螺旋線移動。管子中心軸附近的氣流速率比較大，靠近管壁的速率比較小。當氣流沿管子螺旋前進一段距離時，速率隨半徑的分布會變得比較平均，因為裡層空氣由於黏滯性的關係會對外層的空氣作功，因此當外層空氣碰到熱空氣的出口時會被加熱。
漩渦中心的氣流則流向 ( C ) 冷空氣出口，通過吹氣入口時會膨脹然後冷卻。因此，漩渦外層空氣的增溫是由於加速外層氣流的黏滯性作功，而中心部分空氣流往相反方向，則因擴散而降溫。

尺寸圖

主機殼冷卻器應用

電控櫃內部關鍵元件局部降溫、發動機控制中心
電氣系統微機保護中心的冷卻、數控加工中心電子控制裝置的冷卻

尺寸圖

主機殼冷卻器應用 :
電控櫃內部關鍵元件局部降溫、發動機控制中心
電氣系統微機保護中心的冷卻、數控加工中心電子控制裝置的冷卻

主機殼冷卻器選型

一、選擇類別（第一步）
主機殼冷卻器分為連續工作型和溫控型。連續工作型：適用於要求連續冷卻和淨化的場合
二、主機殼冷卻器能量（第二步）
計算出需冷卻的主機殼的熱負荷量，就可選擇相應能量的冷卻器。
計算熱負荷量的必要條件（五要素）：
1.目前外部環境溫度；2.目前主機殼內部溫度（或主機殼內電子元件的總發熱量）；
3.外部環境溫度；4.希望達到的內部溫度；5.主機殼尺寸：高度、深度、寬度。
計算公式：
a. 總熱負荷量（Kcal/hr.）= 內外部溫差係數（見溫度轉換係數表）X 總面積 + 內外部溫差係數 X 主機殼總面積（㎡）;
b. 總熱負荷量（Kcal/hr.）= 內部總發熱量（Kcal/hr.）+ 內外部溫差係數 X 主機殼總面積（㎡）。
注意：主機殼總面積不包括主機殼頂部和底部的面積 1W=0.86Kcal/hr.
三、舉例：
1. 若一主機殼尺寸為：高 180CM、深 60CM、寬 180CM
2. 目前外部環境溫度：35℃、外部環境溫度：40℃、主機殼內部溫度：40℃，希望達到溫度25℃
3. 總面積 = 1.8 X 1.8 X 2 + 1.8 X 0.6 X 2 = 8.64 ㎡
4. 內外部溫差 = 40℃（主機殼內部溫度）-35℃（目前外部環境溫度）= 5℃
5. 內外部溫差 = 40℃（外部環境溫度）-25℃（希望達到溫度）= 15℃
6. 總熱負荷量 = 總面積 8.64㎡ X 9.7（溫差為 5 時的係數）+ 8.64 X 27（溫差為 15 時的係數）= 317Kcal/hr.
7. 由此，我們應推薦尚尓的冷卻量為 428 Kcal/hr. 的主機殼冷卻器。

冷風槍搭配 MQL 應用於刀具加工冷卻潤滑、切削區形成局部低溫、這種狀態下加工物件和加工刀具的機械性能的改變、使其有利於機械加工、特別是對一些難加工材料、如鈦合金、合金鋼、低碳軟鋼和一些塑韌性特別強的複合材料等、形成較好的加工狀態

尺寸圖

冷風效率表

SC-150

SC-350
