輔助元件

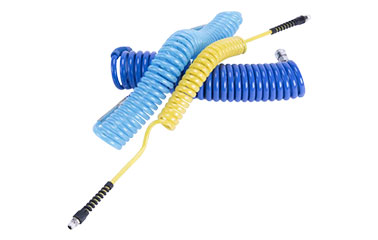

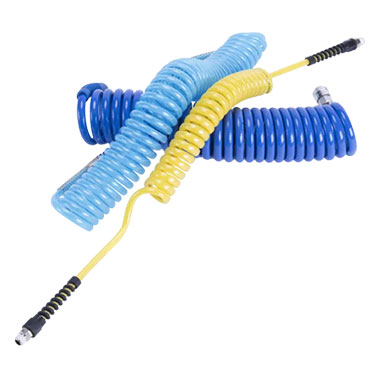

PU 夾紗伸縮管 ( CRPU )

特點

  • 採用 PU 夾紗結構，內含纖維補強層，提升管材強度與耐壓性能
  • 可依使用需求進行拉伸與自動回位
  • 反覆伸縮及受壓使用下，仍能維持外形穩定

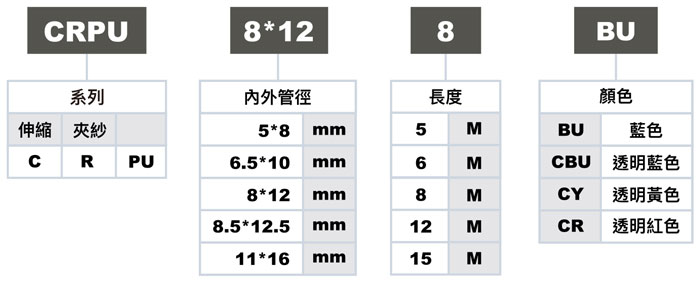

訂購代號

尺寸圖

公制尺寸 規格表

型號 管材內徑 管材外徑 捲收內徑 23°C 工作壓力 23°C 爆破壓力 長度 (m)
CRPU-5*8 5 mm 8 mm 35 mm 15 bar 60 bar 5 / 8 / 12 / 15
CRPU-6.5*10 6.5 mm 10 mm 50 mm 15 bar 60 bar 5 / 8 / 12 / 15
CRPU-8*12 8 mm 12 mm 60 mm 15 bar 60 bar 6 / 8 / 12 / 15
CRPU-8.5*12.5 8.5 mm 12.5 mm 60 mm 15 bar 60 bar 6 / 8 / 12 / 15
CRPU-10*15 10 mm 15 mm 76 mm 15 bar 60 bar 6 / 8 / 12 / 15
CRPU-11*16 11 mm 16 mm 76 mm 15 bar 60 bar 6 / 8 / 12 / 15

英制尺寸 規格表

型號 管材內徑 管材外徑 捲收內徑 75°F 工作壓力 接頭
(NPT)		 長度
(ft)
CRPU-516316 5/16" 3/16" 1" 125 psi 1/4" Male 10 / 15 / 20 / 25
CRPU-3814 3/8" 1/4" 2" 125 psi 1/4" Male 15 / 20 / 25 / 30 / 50
CRPU-1532516 15/32" 5/16" 2" 125 psi 1/4" Male / 3/8" Male 10 / 15 / 20 / 25 / 30 / 50
CRPU-91638 9/16" 3/8" 2" 115 psi 1/4" Male / 3/8" Male 10 / 15 / 20 / 25 / 30 / 50
CRPU-3412 3/4" 1/2" 3" 115 psi 1/2" Male 15 / 20 / 25 / 30 / 50
