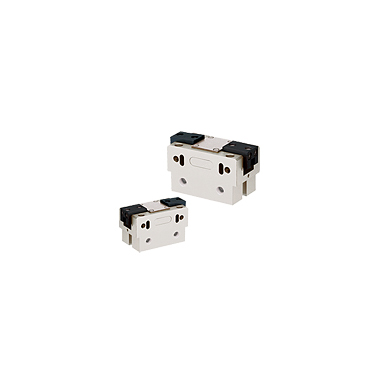

20 ° 開關型夾爪
特點
- 缸體規格 : 80 ~ 200 。
- 拉桿式原理滑塊設計 ， 使夾爪開啟角度較大 。
- 小巧尺寸設計，確保工作中有最低的干涉 。
- 橢圓形活塞驅動設計，確保最大夾持力 。
- 背板供氣 : 免管路直接連接或螺絲連接的空氣供給通道 ， 確保在各式自動化系統中皆可彈性供給壓縮空氣 。
訂購代號
詳細規格
| 缸體規格 | 80 , 100 , 125 , 160 , 200 |
| 夾爪開啟角度 | 單邊 20 ° |
| 夾爪關閉力 | 240 ~ 4500 N |
| 最大爪臂長度 | 80 ~ 150 mm |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.2 ~ 0.8 MPa , 額定工作壓力 : 0.6 MPa |
| 開閉時間 | 開啟時間 : 0.04 ~ 0.2 s , 關閉時間 : 0.02 ~ 0.5 s |
| 周圍溫度 | ＋ 5 ℃ ~ ＋ 80 ℃ |
| 壓縮空氣消耗量 | 8.1 ~ 345 cm 3 |
| 給油 | 不需給油 |
| 保護構造等級 | IEC60529 IP40 |
| 傳感器 | RDF , RDFV |
| 近接感測器 | RDP8 ( 2 線式 ) , RNP8 ( 3 線式 ) |
| 附屬配件 | 求心襯套 |
| 重量 | 0.4 ~ 8.6 kg |
| 建議工件重量 | 1.2 ~ 20 kg |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RDF |  |
RDF / RDFV ( 有接點 ) 、 RNF / RNFV ( 無接點 NPN ) 、 RPF / RPFV ( 無接點 PNP ) , 適用型號 : MCFB , MCMJP , MCGS | ||
