零配件

MA 式快速接頭

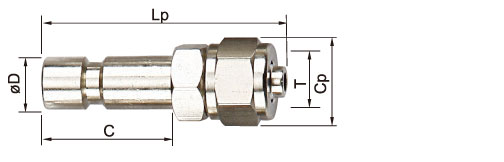

尺寸圖

製品記號 尺寸 ( mm )
Lp C ø Cp D T
15 PH 49.5 20.5 ø 14 8.3 ø 5.5
20 PH 52 20.5 ø 14 8.3 ø 7
25 PH 52 20.5 ø 14 8.3 ø 9
30 PH 52 20.5 ø 14 8.3 ø 11
40 PH 52 20.5 ø 14 8.3 ø 13.8

製品記號 尺寸 ( mm )
Lp C Cp D T
10 PF 35 20.5 6 角 * 14 * 16 8.3 PT 1 / 8 " 28 P
20 PF 37 20.5 6 角 * 17 * 19.5 8.3 PT 1 / 4 " 19 P
25 PF 37 20.5 6 角 * 21 * 24 8.3 PT 3 / 8 " 19 P

製品記號 尺寸 ( mm )
Lp C Cp D T
10 PM 36.5 20.5 6 角 * 11 * 12.6 8.3 PT 1 / 8 " 28 P
20 PM 37.5 20.5 6 角 * 14 * 16 8.3 PT 1 / 4 " 19 P
25 PM 37.5 20.5 6 角 * 17 * 19.5 8.3 PT 3 / 8 " 19 P

製品記號 尺寸 ( mm )
Lp C Cp D T
10 PP 38 20.5 6 角 * 14 * 16 8.3 4 * 6
20 PP 39.5 20.5 6 角 * 14 * 16 8.3 5 * 8
25 PP 41.5 20.5 6 角 * 14 * 16 8.3 6.5 * 10

製品記號 尺寸 ( mm )
Ls C Cs D T
15 SH 64 19 ø 17 8.5 ø 5.5
20 SH 66.5 19 ø 17 8.5 ø 7
25 SH 66.5 19 ø 17 8.5 ø 9
30 SH 66.5 19 ø 17 8.5 ø 11
40 SH 66.5 19 ø 17 8.5 ø 13.8

製品記號 尺寸 ( mm )
Ls C Cs D T
10 SF 49.5 19 ø 15 8.5 PT 1 / 8 " 28 P
20 SF 51 19 ø 15 8.5 PT 1 / 4 " 19 P
30 SF 51 19 ø 15 8.5 PT 3 / 8 " 19 P

製品記號 尺寸 ( mm )
Ls C Cs D T
10 SM 50 19 ø 17 8.5 PT 1 / 8 " 28 P
20 SM 52 19 ø 17 8.5 PT 1 / 4 " 19 P
30 SM 52 19 ø 17 8.5 PT 3 / 8 " 19 P

製品記號 尺寸 ( mm )
Ls C Cs D T
10 SP 49 19 ø 17 8.5 4 * 6
20 SP 54 19 ø 17 8.5 5 * 8
30 SP 56 19 ø 17 8.5 6.5 * 10.1
