KP 43 series 三色顯示高精度數位壓力傳感器
訂購代號
規格表
| 型號 | KP 43 P （ 正壓 ） |
KP 43 V （ 負壓 ） |
KP 43 C （ 連成壓 ） |
|
|---|---|---|---|---|
| 額定壓力範圍 | 0.000 ~ 1.000 MPa | 0.0 ~ -101.3 kPa | -100.0 ~ 100.0 kPa | |
| 設定壓力範圍 | -0.100 ~ 1.000 MPa | 10.0 ~ -101.3 kPa | -101.0 ~ 101.0 kPa | |
| 耐壓力 | 1.5 MPa | 300 kPa | ||
| 適用氣體 | 空氣 ，非腐蝕性 ， 不可燃性 | |||
| 壓力單位 設定最小刻度 |
kPa | – | 0.1 | |
| MPa | 0.001 | – | ||
| kgf / cm 2 | 0.01 | 0.001 | ||
| bar | 0.01 | 0.001 | ||
| psi | 0.1 | 0.01 | ||
| InHg | – | 0.1 | ||
| mmHg | – | 1 | ||
| 電源電壓 | 12 to 24 V DC ± 10 ％ ，漣波峰值 10 ％ 以下 | |||
| 消費電流 | ≤ 40mA ( 無負載時 ) | |||
| 開關輸出 | 2 NPN 開集極輸出 2 PNP 開集極輸出 最大負載電流 : 125 mA 最大負載電流 : 125 mA 最大供應電壓 : 30 V DC 最大供應電壓 : 24 V DC 內部壓降 : 15 V 以下 內部壓降 : 15 V 以下 |
|||
| 重複精度 | ± 0.2 ％ F.S. ± 1 digit 以下 | |||
| 應差 | 單點設定模式 | 可調 [ 註 ] * 1 | ||
| 應差模式 | ||||
| 窗口比較模式 | ||||
| 反應時間 | ≤ 2.5ms ( 預防誤動作功能 : 25 ms , 100 ms , 250 ms , 500 ms , 1000 ms , 1500 ms 可選擇 ) |
|||
| 輸出短路保護 | 有 | |||
| 顯示 | 3 色 ( 紅 / 綠 / 橙 ) 顯示 （ 取樣率 ： 5 次 / 秒 ） | |||
| 顯示精度 | ± 0.2 ％ F.S. ± 1 digit （ 在週圍溫度 ： 25 ± 3 ° C ） | |||
| 動作顯示燈 | 橙色 ( 1 & 2 指示燈 ) OUT 1 / OUT 2 | |||
| 線性類比輸出 ( 電壓輸出 ) [ 註 ] * 2 |
輸出電壓 ： 1 ~ 5 V ± 2.5 ％ F.S. （ 額定壓力範圍內 ） 直線性 ： ± 1 ％ F.S. 輸出阻抗約 1  k |
|||
| 線性類比輸出 ( 電流輸出 ) [ 註 ] * 3 |
輸出電流 : 4 ~ 20 mA ± 2.5 ％ F.S. ( 額定壓力範圍內 ) 直線性 : ± 1 ％ F.S. 負載阻抗最大 : 300 在電壓為 12 V , 600 在電壓為 24 V負載阻抗最小 : 50 |
|||
| 耐環境 | 防護等級 | IP 40 | ||
| 周圍溫度 | 動作 : 0 ~ 50 ° C , 保存 : -10 ~ 60 ° C ( 無水露及不結冰狀況下 ) | |||
| 周圍濕度 | 動作及保存 : 35 ~ 85 ％ RH ( 無水露 ) | |||
| 耐電壓 | 1000 V AC 1 分鐘 ( 引線及塑膠外殼間 ) | |||
| 絕緣阻抗 | 50 M 以上( 500 V DC ) ( 引線及塑膠外殼間 ) |
|||
| 耐振動 | 複振幅 1.5 mm , 每 1 分鐘 10 Hz ~ 55 Hz ~ 10 Hz , X 、 Y 、 Z 每個方向各 2 小時 | |||
| 耐衝擊 | 100 m / s 2 ( 10 G ) X 、 Y 、 Z 每個方向各 3 次 | |||
| 溫度特性 | ± 2.5 ％ F.S. 比較參考溫度 25 ° C ( 0 ~ 50 ° C 溫度範圍內 ) | |||
| 接管口徑 | F 1 : R 1 / 8" , M 5 ; F 2 : NPT 1 / 8 " , # 10 ~ 32 UNF ; F 3 : G 1 / 8 " ( BSPP ) , M 5 | |||
| 電線規格 | 耐油 PVC 電線 ( 0.15 mm 2 ) | |||
| 重量 | 約 80 g ( 包含 2 公尺的電線 ) | |||
[ 註 ] * 1 : 單點設定模式及窗口比較模式可調整 1 - 8 digits 的應差 。
* 2 : 選擇電壓輸出時就無電流輸出 ,二種輸出型態僅可選擇其一 。
* 3 : 選擇電流輸出時就無電壓輸出 , 二種輸出型態僅可選擇其一 。
安裝規格
配管種類
固定架安裝

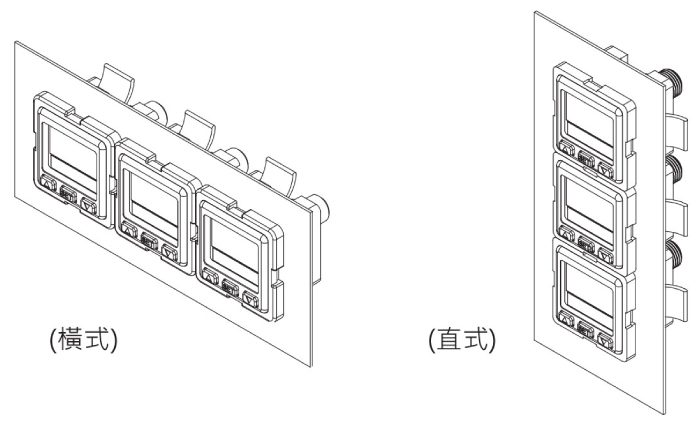

面板安裝
尺寸圖 / 配件類型
外觀尺寸圖
固定架 : BT 12
固定架 : BT 13
面板接合器 : PA - C
面板接合器 + 前保護蓋 : PA - D
開孔尺寸
