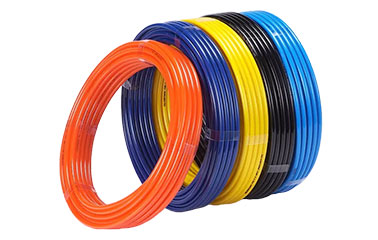

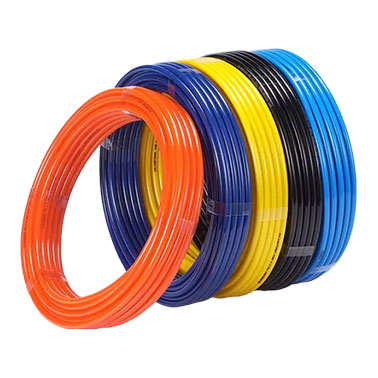

PU 管 聚醚型 ( PUE )
特點
- 柔韌且具優異彈性，可反覆彎曲並維持穩定的形態回復能力
- 管材表面平滑，並於潮濕或易接觸水氣的環境中維持穩定性能
- 用於需彎曲、移動或動態配管之一般工業氣動系統
- PU Ether 為一般工業用氣動系統管材，在高濕度或易接觸水氣的使用環境中，材料較不易因水解作用而影響其性能

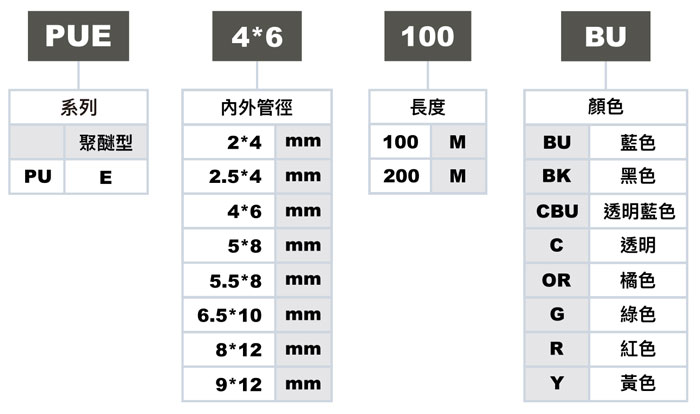

訂購代號

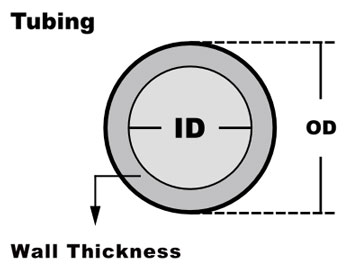

尺寸圖
規格表
公制尺寸
| 型號 | 管材內徑 | 管材外徑 | 管壁厚度 | 23°C 工作壓力 | 23°C 爆破壓力 | 彎曲半徑 | 每米重量 (g/m) |
|---|---|---|---|---|---|---|---|
| PUE-2*4 | 2 mm | 4 mm | 1 mm | 15 bar | 45 bar | 15 mm | 10.8 |
| PUE-2.5*4 | 2.5 mm | 4 mm | 0.75 mm | 10 bar | 30 bar | 15 mm | 8.8 |
| PUE-4*6 | 4 mm | 6 mm | 1 mm | 13 bar | 39 bar | 25 mm | 18.1 |
| PUE-5*8 | 5 mm | 8 mm | 1.5 mm | 10 bar | 30 bar | 30 mm | 35.2 |
| PUE-5.5*8 | 5.5 mm | 8 mm | 1.25 mm | 9 bar | 27 bar | 40 mm | 30.5 |
| PUE-5.7*8 | 5.7 mm | 8 mm | 1.15 mm | 8 bar | 24 bar | 40 mm | 28.4 |
| PUE-6.5*10 | 6.5 mm | 10 mm | 1.75 mm | 10 bar | 30 bar | 40 mm | 52.1 |
| PUE-7*10 | 7 mm | 10 mm | 1.5 mm | 9 bar | 27 bar | 50 mm | 46 |
| PUE-7.7*10 | 7.7 mm | 10 mm | 1.15 mm | 9 bar | 18 bar | 65 mm | 36.8 |
| PUE-8*12 | 8 mm | 12 mm | 2 mm | 9 bar | 27 bar | 50 mm | 72.2 |
| PUE-9*12 | 9 mm | 12 mm | 1.5 mm | 7 bar | 21 bar | 70 mm | 56.9 |
英制尺寸
| 型號 | 管材內徑 | 管材外徑 | 管壁厚度 | 75°F 工作壓力 | 75°F 爆破壓力 | 彎曲半徑 | 每米重量 (lb/ft) |
|---|---|---|---|---|---|---|---|
| PUE-06218 | 0.062 | 1/8" | 0.03 inch | 240 psi | 720 psi | 3/16" | 0.005 |
| PUE-093532 | 0.093 | 5/32" | 0.03 inch | 200 psi | 600 psi | 1/4" | 0.006 |
| PUE-125316 | 0.125 | 3/16" | 0.03 inch | 150 psi | 450 psi | 3/8" | 0.008 |
| PUE-15614 | 0.156 | 1/4" | 0.05 inch | 180 psi | 540 psi | 1/2" | 0.015 |
| PUE-187516 | 0.187 | 5/16" | 0.06 inch | 175 psi | 525 psi | 5/8" | 0.025 |
| PUE-25038 | 0.250 | 3/8" | 0.06 inch | 150 psi | 450 psi | 1" | 0.031 |
| PUE-32812 | 0.328 | 1/2" | 0.09 inch | 150 psi | 450 psi | 1 1/8" | 0.056 |
| PUE-375916 | 0.375 | 9/16" | 0.09 inch | 140 psi | 420 psi | 1 3/8" | 0.069 |
| PUE-50034 | 0.500 | 3/4" | 0.13 inch | 140 psi | 420 psi | 1 1/2" | 0.122 |
