管類

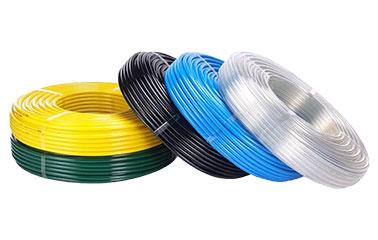

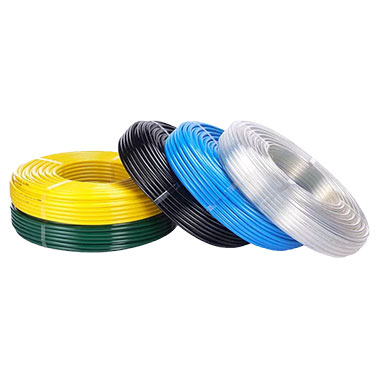

PU 管 聚酯型 ( PUS )

特點

  • 極具彈性，彎曲半徑小，適用於狹小空間配管
  • 耐扭曲、耐磨耗，性能優於一般塑膠管材
  • 低透氣性，有效降低氣體洩漏與污染風險
  • 管材柔韌性佳，具備優異的形狀記憶性，可承受反覆彎曲
  • PU Ester 為一般工業用之氣動系統管材，適用於一般自動化設備與標準工業氣動系統之配管使用

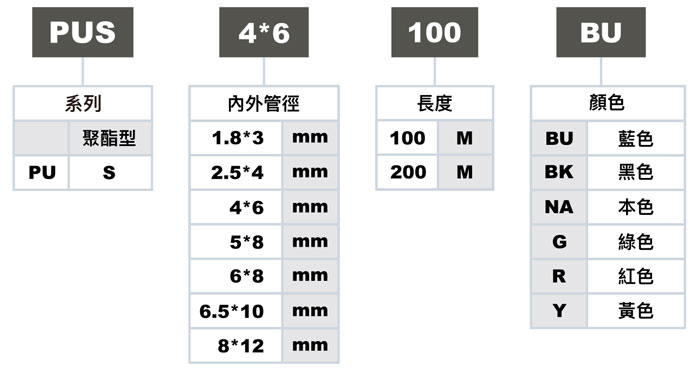

訂購代號

尺寸圖

規格表

公制尺寸

型號 管材內徑 管材外徑 管壁厚度 23°C 工作壓力 23°C 爆破壓力 彎曲半徑 每米重量
(g/m)
PUS-1.8*3 1.8 mm 3 mm 0.6 mm 20 bar 60 bar 10 mm 5.6
PUS-2.5*4 2.5 mm 4 mm 0.75 mm 15 bar 45 bar 15 mm 9.4
PUS-2*4 2 mm 4 mm 1 mm 22 bar 66 bar 15 mm 11.6
PUS-3*5 3 mm 5 mm 1 mm 16 bar 48 bar 20 mm 15.4
PUS-4*6 4 mm 6 mm 1 mm 14 bar 42 bar 25 mm 19.3
PUS-5*8 5 mm 8 mm 1.5 mm 15 bar 45 bar 30 mm 37.7
PUS-5.5*8 5.5 mm 8 mm 1.25 mm 12 bar 36 bar 40 mm 32.6
PUS-5.7*8 5.7 mm 8 mm 1.15 mm 11 bar 33 bar 40 mm 30.4
PUS-6.5*10 6.5 mm 10 mm 1.75 mm 14 bar 42 bar 40 mm 55.8
PUS-7*10 7 mm 10 mm 1.5 mm 11 bar 33 bar 50 mm 49.2
PUS-7.5*10 7.5 mm 10 mm 1.25 mm 9 bar 27 bar 60 mm 42.2
PUS-7.7*10 7.7 mm 10 mm 1.15 mm 8 bar 24 bar 65 mm 39.3
PUS-8*12 8 mm 12 mm 2 mm 13 bar 39 bar 50 mm 77.2
PUS-9*12 9 mm 12 mm 1.5 mm 9 bar 27 bar 70 mm 92.7
PUS-11*14 11 mm 14 mm 1.5 mm 8 bar 24 bar 100 mm 72.4
PUS-11*16 11 mm 16 mm 2.5 mm 12 bar 36 bar 75 mm 130.3
PUS-12*16 12 mm 16 mm 2 mm 9 bar 27 bar 100 mm 108.1

英制尺寸

型號 管材內徑 管材外徑 管壁厚度 75°F 工作壓力 75°F 爆破壓力 彎曲半徑 長度
PUS-06618 0.066 1/8" 0.030 inch 220 psi 660 psi 3/16" 200 M
PUS-094532 0.094 5/32" 0.031 inch 143 psi 430 psi 3/8" 200 M
PUS-107316 0.107 3/16" 0.040 inch 165 psi 495 psi 3/8" 200 M
PUS-16014 0.160 1/4" 0.045 inch 143 psi 430 psi 1/2" 100 M
PUS-187516 0.187 5/16" 0.062 inch 165 psi 495 psi 1/2" 100 M
PUS-25038 0.250 3/8" 0.062 inch 132 psi 396 psi 1" 100 M
PUS-32012 0.320 1/2" 0.090 inch 148 psi 444 psi 1 1/8" 100 M
PUS-375916 0.375 9/16" 0.094 inch 143 psi 430 psi 1 3/8" 100 M
