油壓系統

FO 系列 方型重油油壓缸

採購指南

結構圖

特性資料

FOB, FOD 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列行程超過 2000 mm ( 含 ) 時, 須加拉桿中間固定座。
  4. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。
  5. AST 為客戶指定之可調行程。



FO - FA 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。



FO - FB 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。



FO - LA 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列行程超過 2000 mm ( 含 ) 時, 須加拉桿中間固定座。
  4. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。



FO - LB 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列行程超過 2000 mm ( 含 ) 時, 須加拉桿中間固定座。
  4. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。



FO - TC 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。

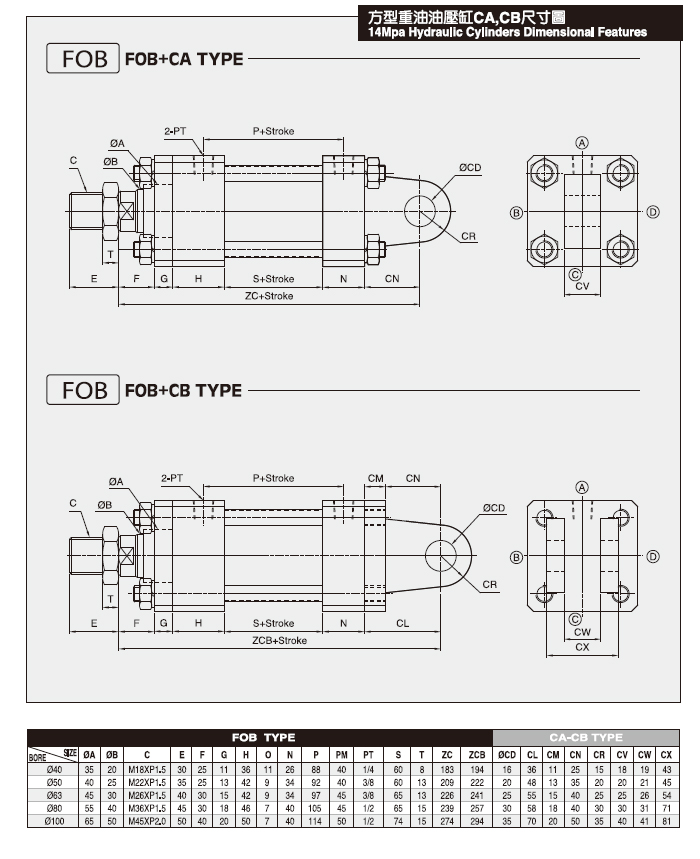

FO - CA, CBA, CB 系列尺寸圖

備注 :

  1. 本系列軸心加大或縮小時如未註明長度尺寸時,依照本公司規定自行加工。
  2. F0 系列行程未超過 1500 mm 時,活塞 ( PM ) 長度如附表,訂製行程如超過 1500 mm 時,活塞長度請參閱特性資料表。
  3. 本系列 CA 型行程若超過 2000 mm ( 含 ) 時,須加拉桿中間固定座。
  4. 本系列軸心羅貿規格 M50 mm ( 含 ) 以上時, 其外徑為圓形。
