閥類

Crouzet 邏輯元件

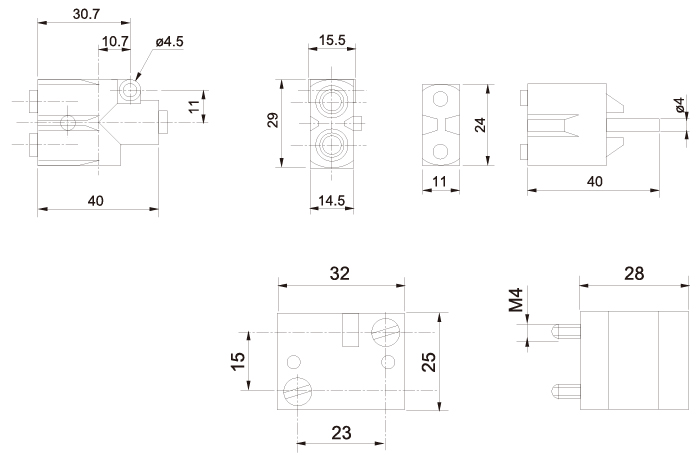

尺寸圖

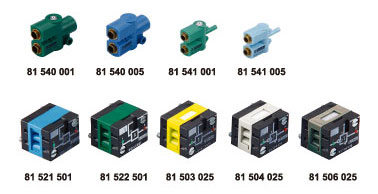

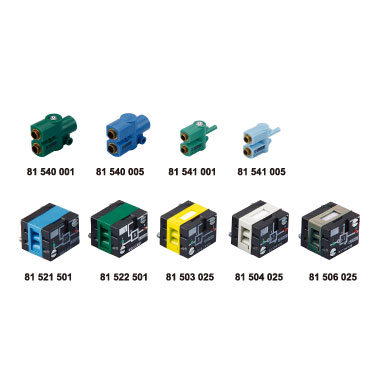

符號 零件編號 81 540 001 81 540 005 81 541 001 81 541 005
81 540 001 81 540 005 功能 OR ● ● – –
AND – – ● ●
YES – – – –
NO – – – –
種類 插接式 ø 4 插接式 ø 6 插接式 ø 4 插接式 ø 6
半剛性管用接頭
式連接 （ NFE 49100 ） 		公 / 母 / 母 ø 4 mm – ø 4 mm –
母 / 母 / 母 – ø 6 mm – ø 4 mm
81 541 001 81 541 005 顏色 藍 藍 綠 綠
工作壓力 bar 2 → 8 2 → 8 2 → 8 2 → 8
通徑 mm 2.7 4 2.7 4
流量（ 6 bars ） NI / min 170 170 170 170
壓力指示器 – – – ●
開關時間 ms – – – –
工作溫度 ° C -5 + 50 -5 + 50 -5 + 50 -5 + 50
機械壽命 工作次數 > 10 7 > 10 7 > 10 7 > 10 7
重量 12 g 25 g 13 g 25 g
符號 零件編號 81 521 501 81 522 501 81 501 025 81 504 025
81 521 501 81 522 501 功能 OR ● – – –
AND – ● – –
YES – – ● –
NO – – – ●
種類
半剛性管用接頭
式連接 （ NFE 49100 ） 		公 / 母 / 母 – – – –
母 / 母 / 母 – – – –
81 501 025 81 541 005 顏色 藍 綠 黃 淺灰
工作壓力 bar 2 → 8 2 → 8 2 → 8 2 → 8
通徑 mm 2.7 2.7 2.7 2.7
流量（ 6 bars ） NI / min 170 170 170 170
壓力指示器 ● ● ● ●
開關時間 ms – – – –
工作溫度 ° C -5 + 50 -5 + 50 -5 + 50 -5 + 50
機械壽命 工作次數 > 10 7 > 10 7 > 10 7 > 10 7
重量 25 g 25 g 25 g 25 g
