Crouzet 定時器 （ 可調定時 ）

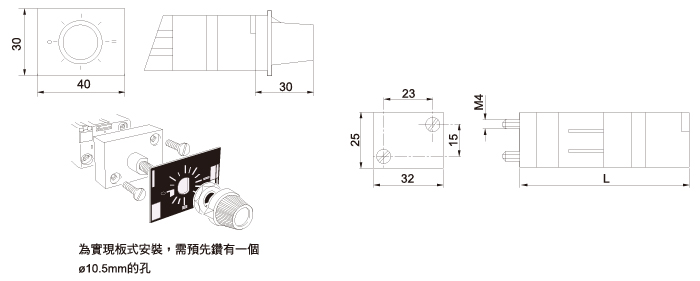

尺寸圖

零件編號              L （ mm ）
81 503 710 - 81 506 710      78
81 503 720 - 81 506 720      92
81 503 725 - 81 506 725      125

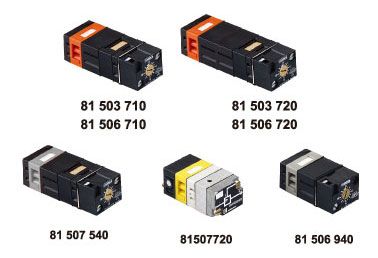

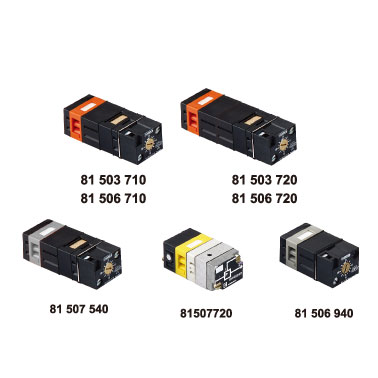

符號 零件編號 81 503 710 81 506 710 81 503 720 81 506 720
81 503 710 功能負向 正向 ● – ● –
負向 – ● – ●
定時 s 0.1 • 15 0.1 • 15 0.1 • 30 0.1 • 30
81 506 710 工作壓力 bar 2 → 8 2 → 8 2 → 8 2 → 8
流量 （ 6 bars ） NI / min 170 170 170 170
通徑 mm 2.7 2.7 2.7 2.7
81 503 720 精度 ％ ± 5 ± 5 ± 5 ± 5
最小復位時間 s < 0.1 < 0.1 < 0.1 < 0.1
連接 ● ● ● ●
81 506 720 工作溫度 ° C -5 + 50 -5 + 50 -5 + 50 -5 + 50
機械壽命 工作次數 > 10 7 > 10 7 > 10 7 > 10 7
重量 g 90 g 90 g 100 g 100 g
符號 零件編號 81 507 540 81 507 720 81 506 940
81 507 540 單脈衝發生器 固定 ● – –
可調 – ● –
可調頻率發生器     ●
定時 s 0.4 0.1 →30 –
81 507 720 工作壓力 bar 2 → 8 2 → 8 2 → 8
流量 （ 6 bars ） NI / min 170 170 170
通徑 mm 2.7 2.7 2.7
精度 ％ ± 5 ± 5 ± 5
81 506 940
最小復位時間 s < 0.1 < 0.1 < 0.1
連接 ● ● ●
工作溫度 ° C -5 + 50 -5 + 50 -5 + 50
機械壽命 工作次數 > 10 7 > 10 7 > 10 7
重量 g 106 g 180 g 85 g
