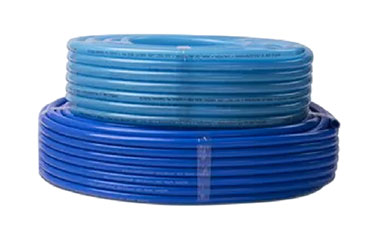

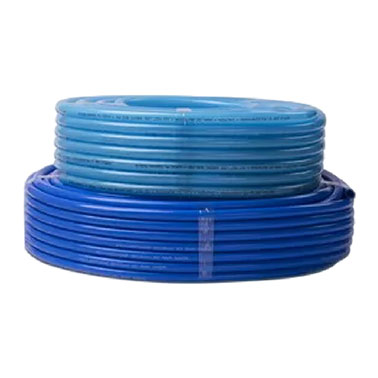

PU 夾紗管
特點
- 採用三層夾紗結構設計，適用於較高工作壓力的氣動配管應用
- 採用 PU Ether 材質，在高濕度及多變環境下仍能維持優異的彈性
- 適用於各類工業級壓縮空氣配管及供氣系統
- 管材外形穩定，不易因壓力變化而變形

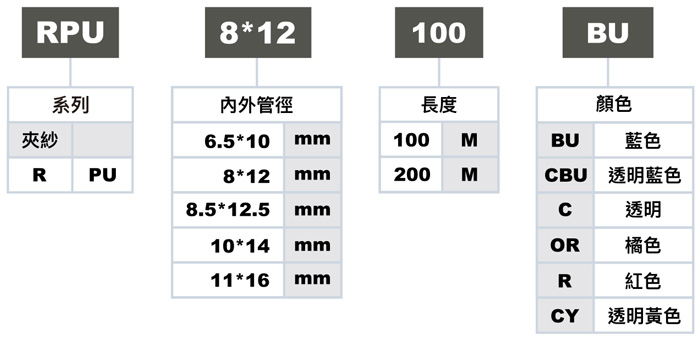

訂購代號

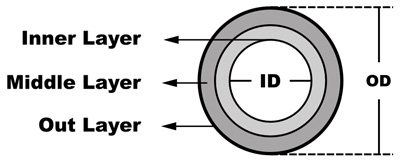

尺寸圖
公制尺寸 規格表
| 型號 | 管材內徑 | 管材外徑 | 管壁厚度 | 23°C 工作壓力 | 23°C 爆破壓力 | 每米重量 (g/m) |
|---|---|---|---|---|---|---|
| RPU-6.5*10 | 6.5 mm | 10 mm | 1.75 mm | 20 bar | 60 bar | 52 |
| RPU-8*12 | 8 mm | 12 mm | 2 mm | 20 bar | 60 bar | 72 |
| RPU-8.5*12.5 | 8.5 mm | 12.5 mm | 2 mm | 20 bar | 60 bar | 76 |
| RPU-10*14 | 10 mm | 14 mm | 2 mm | 20 bar | 60 bar | 87 |
| RPU-11*16 | 11 mm | 16 mm | 2.5 mm | 20 bar | 60 bar | 122 |
英制尺寸 規格表
| 型號 | 管材內徑 | 管材外徑 | 管壁厚度 | 75°F 工作壓力 | 75°F 爆破壓力 | 每呎重量 (lb/ft) |
|---|---|---|---|---|---|---|
| RPU-14375 | 1/4" | 0.375 | 0.06 inch | 300 psi | 800 psi | 0.030 |
| RPU-516473 | 5/16" | 0.473 | 0.08 inch | 300 psi | 800 psi | 0.050 |
| RPU-38562 | 3/8" | 0.562 | 0.09 inch | 300 psi | 800 psi | 0.069 |
| RPU-12700 | 1/2" | 0.700 | 0.10 inch | 300 psi | 800 psi | 0.094 |
