氣壓缸

ISO 6431 標準氣缸

訂購代號

規格

內徑 （ mm ） 32 40 50 63 80 100 125 160 200
作動形式 復動型
工作介質 空 氣 （ 經 40 µm 濾網過濾 ）
固定型式 SI 系列 基本型 FA 型 FB 型 CA 型 CB 型 LB 型 TC 型 TC - M -1 型 TC - M - 2 型
SID 系列 基本型 FA 型 FB 型 LB 型 TC 型 TC - M -1 型 TC - M - 2 型
SIJ 系列 基本型 FA 型 FB 型 LB 型 TC 型 TC - M -1 型 TC - M - 2 型
使用壓力範圍 kgf / cm 2 0.1 ~ 0.9 Mpa （ 14 ~ 128 Psi ）
保證耐壓力 kgf / cm 2 1.5 Mpa （ 213 Psi ）
工作溫度 ° C -5 ~ 70
緩衝型式 可調緩衝
緩衝行程 mm 24 32
接管口徑 PT 1 / 8 PT 1 / 4 PT 3 / 8 PT 1 / 2 PT 3 / 4

行程

內徑
（ mm ）		 標準行程 最大行程 容許行程
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
125 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
160 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
200 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000

符號

固定型式

  固定型式 適用系列 備註
空白 SI SID SIJ
LB SI SID SIJ
FA SI SID SIJ
FB SI
CA SI
CB SI
TC SI SID SIJ 適用於缸徑
ø 32 ~ ø 100
TC - M - 1 SI SID SIJ
TC - M - 2 SI SID SIJ

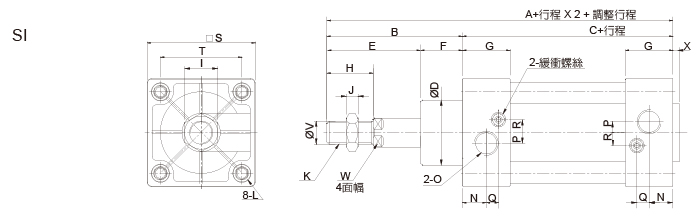

內徑 / 符號 A B C D E F G H I J K
32 142 48 94 30 28 20 27.5 22 17 6 M 10 X 1.25
40 159 54 105 35 32 22 32 24 19 7 M 12 X 1.25
50 175 69 106 40 42 27 31 32 24 8 M 16 X 1.5
63 190 69 121 45 40 29 33 32 24 8 M 16 X 1.5
80 214 86 128 45 53 33 33 40 30 10 M 20 X 1.5
100 229 91 138 55 55 36 37 40 30 10 M 20 X 1.5
125 279 119 160 60 74 45 46 54 41 13.5 M 27 X 2
160 332 152 180 65 94 58 50 72 55 18 M 36 X 2
200 347 167 180 75 100 67 50 72 55 18 M 36 X 2
內徑 / 符號 L N O P Q R S T V W
32 M 6 13.5 PT 1 / 8 4 7.5 7 47 32.5 12 10
40 M 6 16 PT 1 / 4 6 8.5 9 53 38 16 13
50 M 8 15.5 PT 1 / 4 8.5 7.5 7.5 65 46.5 20 17
63 M 8 16.5 PT 3 / 8 7.5 8.5 9 75 56.5 20 17
80 M 10 16.5 PT 3 / 8 11 8.5 13.5 95 72 25 22
100 M 10 18.5 PT 1 / 2 13.5 9.5 14.5 115 89 25 22
125 M 12 23 PT 1 / 2 14 12 14 140 110 32 27
160 M 16 25 PT 3 / 4 15 12 20 180 140 40 36
200 M 16 25 PT 3 / 4 15 12 20 220 175 40 36

內徑 / 符號 A B C D E F G H I J K
32 190 48 94 30 28 20 27.5 22 17 6 M 10 X 1.25
40 213 54 105 35 32 22 32 24 19 7 M 12 X 1.25
50 244 69 106 40 42 27 31 32 24 8 M 16 X 1.5
63 259 69 121 45 40 29 33 32 24 8 M 16 X 1.5
80 300 86 128 45 53 33 33 40 30 10 M 20 X 1.5
100 320 91 138 55 55 36 37 40 30 10 M 20 X 1.5
125 398 119 160 60 74 45 46 54 41 13.5 M 27 X 2
160 484 152 180 65 94 58 50 72 55 18 M 36 X 2
200 514 167 180 75 100 67 50 72 55 18 M 36 X 2
內徑 / 符號 L N O P Q R S T V W
32 M 6 13.5 PT 1 / 8 4 7.5 7 47 32.5 12 10
40 M 6 16 PT 1 / 4 6 8.5 9 53 38 16 13
50 M 8 15.5 PT 1 / 4 8.5 7.5 7.5 65 46.5 20 17
63 M 8 16.5 PT 3 / 8 7.5 8.5 9 75 56.5 20 17
80 M 10 16.5 PT 3 / 8 11 8.5 13.5 95 72 25 22
100 M 10 18.5 PT 1 / 2 13.5 9.5 14.5 115 89 25 22
125 M 12 23 PT 1 / 2 14 12 14 140 110 32 27
160 M 16 25 PT 3 / 4 15 12 20 180 140 40 36
200 M 16 25 PT 3 / 4 15 12 20 220 175 40 36

內徑 / 符號 A B C D E F G H I J K
32 189 48 94 30 28 20 27.5 22 17 6 M 10 X 1.25
40 209 54 105 35 32 22 32 24 19 7 M 12 X 1.25
50 234 69 106 40 42 27 31 32 24 8 M 16 X 1.5
63 250 69 121 45 40 29 33 32 24 8 M 16 X 1.5
80 286 86 128 45 53 33 33 40 30 10 M 20 X 1.5
100 304 91 138 55 55 36 37 40 30 10 M 20 X 1.5
125 378 119 160 60 74 45 46 54 41 13.5 M 27 X 2
160 458 152 180 65 94 58 50 72 55 18 M 36 X 2
200 486 167 180 75 100 67 50 72 55 18 M 36 X 2
內徑 / 符號 L N O P Q R S T V W Z
32 M 6 13.5 PT 1 / 8 4 7.5 7 47 32.5 12 10 27
40 M 6 16 PT 1 / 4 6 8.5 9 53 38 16 13 28
50 M 8 15.5 PT 1 / 4 8.5 7.5 7.5 65 46.5 20 17 31
63 M 8 16.5 PT 3 / 8 7.5 8.5 9 75 56.5 20 17 31
80 M 10 16.5 PT 3 / 8 11 8.5 13.5 95 72 25 22 39
100 M 10 18.5 PT 1 / 2 13.5 9.5 14.5 115 89 25 22 39
125 M 12 23 PT 1 / 2 14 12 14 140 110 32 27 54
160 M 16 25 PT 3 / 4 15 12 20 180 140 40 36 68
200 M 16 25 PT 3 / 4 15 12 20 220 175 40 36 72

連接附件

內徑符號 32 40 50 63 80 100 125 160 200
AA 158 179 190 209 248 266 290 340 380
AC 142 161 170 185 210 228 250 300 320
AD 8 9 10 12 19 19 20 20 30
AE 47 53 65 75 95 115 140 180 220
AF 32 36 45 50 63 75 90 115 135
AG 24 28 32 32 41 45 45 60 70
AH 32 36 45 50 63 71 900 115 135
AP 7 9 9 9 12.5 14.5 16.5 18.5 24
AT 3 3 3 3 4 4 8 8 9

內徑符號 32 40 50 63 80 100 125 160 200
S 47 53 65 75 95 115 140 180 220
T 32.5 38 46.5 56.5 72 89 110 140 175
DC 22 25 27 32 36 41 50 55 0
DD 9 12 12 15 15 20 25 30 30
DE 10 12 12 16 16 20 25 30 30
DJ 13 16 17 22 22 27 33 35.5 37
DQ 25.8 27.8 31.7 39.7 49.7 59.7 69.7 89.7 89.7

內徑符號 32 40 50 63 80 100 125 160 200
CC 22 25 27 32 36 41 50 55 60
CD 9 12 12 15 15 20 25 30 30
CE 10 12 12 16 16 20 25 30 30
CJ 13 16 17 22 22 27 31 35.5 36
CP 26 28 32 40 50 60 70 90 90
CT 45 52 60 70 90 110 130 170 170
PA 1 51 59 67 77 97 119 139 181 181
PB 1 45.5 52.5 60.5 70.5 90.5 110.5 130.5 170.5 170.5
S 47 53 65 75 95 115 140 180 220
T 32.5 38 46.5 56.5 72 89 110 140 175

內徑符號 32 40 50 63 80 100 125 160 200
B 12 16 16 20 20 25 – – –
C 64.5 72 84 98 120 140 – – –
D ø 12 ø 16 ø 16 ø 20 ø 20 ø 25 – – –
E 15 22 20 33 40 59 – – –
F 50 63 75 90 110 132 – – –
N 30 32 34 41 44 44 – – –

內徑符號 32 40 50 63 80 100 125 160 200
AJ 11 11 14 14 17 17 19 25 25
AK 6.5 6.5 9 9 11 11 13 17 17
BA 30.5 35.5 40.5 45.5 45.5 55.5 60.5 65.5 75.5
BB 10 10 12 12 16 16 20 20 25
BC 47 53 65 75 95 115 140 180 220
BD 32 36 45 50 63 75 90 115 135
BE 80 90 110 125 154 186 224 280 320
BF 64 72 90 100 126 150 180 230 270
BH 6.5 6.5 8.5 8.5 10.5 10.5 12.5 13 17.5
BP 7 9 9 9 12.5 14.5 16.5 18.5 24
T 32.5 38 46.5 56.5 72 89 110 140 175

內徑符號 32 40 50 63 80 100 內徑符號 32 40 50 63 80 100 125 160 200
A 16 23 23 23 23 23 H 89 109 121 156 156 178 – – –
B 12 16 16 20 20 25 I 80 80 80 80 85 85 – – –
C 64.5 72 84 120 120 140 J 110 110 110 110 1200 120 – – –
D ø 12 ø 16 ø 16 ø 20 ø 20 ø 25 K 12 12 12 12 12 12 – – –
E 15 22 20 40 40 59 L 40 54 54 54 75 75 – – –
F 57 63 75 90 110 132 M 72 90 96 136 136 145 – – –
G 73 86 98 113 133 155 N 30 32 34 44 44 44 – – –

內徑符號 32 40 50 63 80 100 內徑符號 32 40 50 63 80 100 125 160 200
A 14 21 21 23 23 28.5 I 46 55 55 65 65 75 – – –
B 12 16 16 20 20 25 J 17 18.5 20 24 26 26 – – –
C 64.5 72 84 98 120 140 K 30 36 36 40 44 50 – – –
D ø 12 ø 16 ø 16 ø 20 ø 20 ø 25 L 52 57.5 68 81 103 119 – – –
E 15 22 20 33 40 59 M 30 32 34 41 44 44 – – –
F 57 63 75 90 110 132 N 32 36 36 42 42 50 – – –
G 71 87 99 116 136 164 O 11 15 15 18 18 18 – – –
H 85 105 117 136 156 189 P 6.8 9 9 11 11 13 – – –

符號內徑 NA NC ND NE NF NG NH NM NP NQ PA PB
32 19 10 40 52 15 20 M 10 x 1.25 10 20 52 26.2 20
40 25.4 12 48 67 24 20 M 12 x 1.25 12 24 62 32.8 26.5
50 32 16 64 89 32 23 M 16 x 1.5 16 32 83 39.3 33
63 32 16 64 89 32 23 M 16 x 1.5 16 32 83 39.3 33
80 44.4 20 80 112 40 30 M 20 x 1.5 20 40 105 53.3 45
100 44.4 20 80 112 40 30 M 20 x 1.5 20 40 105 53.3 45
125 54 30 110 155 40 45 M 27 x 2.0 30 55 151.8 66 55
160 70 35 144 195 65 55 M 36 x 2.0 35 73 195.8 83 71
200 70 35 144 195 65 55 M 36 x 2.0 35 73 195.8 83 71
