HSC 油壓轉角缸

特點

  • 本產品適用於量產零件之專用機及 MC 治具 ，提高生產效率最佳幫手 。
  • 主要功能為油壓缸作動時 ，活塞下壓行程中壓板會旋轉到設計的角度 ，再沿著直線繼續下壓直到壓板夾緊工件 。
  • 建議使用油壓轉角缸 ，請加裝流量控制閥 ，避免速度過快，以及轉角行程中 ，請勿夾持工件 ，避免損壞缸體及內部零件 。
  • 壓板需增加長度時 ，請勿大於原長之 1.5 倍 。
  • 缸體材質採用機械構造用炭素鋼 ，內壁特殊加工處裡 ，表面光滑 ，使用壽命長 。

訂購代號

尺寸圖

特性資料

油缸內徑 mm ø 25 ø 32 ø 40 ø 50 ø 63
活塞桿徑 mm ø 18 ø 20 ø 22.4 ø 28 ø 35
轉角行程 mm 9 11 11 13 13
垂直行程 標準 / 加長 mm 13 15 / 30 15 / 30 13 17 / 34
受壓面積 拉入 / 推出 cm 2 2.37 / 4.91 4.9 / 8.04 8.63 / 12.57 17 / 19.63 21.55 / 31.17
理論挾持力 30 kg / cm 2 71 147 259 404 647
使用流體 已濾清之標準液壓油
最大操作壓力 100 kg / cm 2
操作壓力範圍 5 - 70 kg / cm 2
轉角方向 順時針右轉 R 或逆時針左轉 L
轉角角度 標準角度 90 ° ； 選擇角度 0 ° ，45° ，60 °
作動方式 複動式

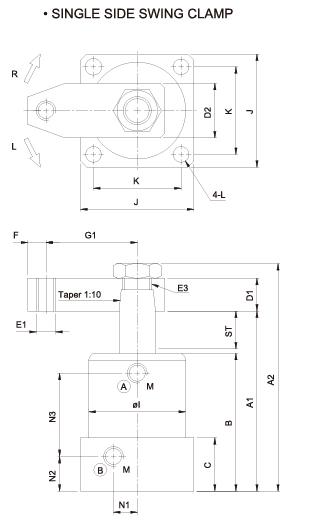

尺寸圖 LINE TYPE

規格表

型式 HSC - 25 HSC - 32 HSC - 40 HSC - 50 HSC - 63
ST : Swing / Clamping 22 : 9 / 13 26 : 11 / 15 41 : 11 / 30 26 : 11 / 15 41 : 11 / 30 30 : 13 / 17 47 : 13 / 34 30 : 13 / 17 47 : 13 / 34
A 1 101 115 145 120 150 134 168 139 173
A 2 ( 124 ) ( 140 ) ( 170 ) ( 148 ) ( 178 ) ( 166 ) ( 200 ) ( 175 ) ( 209 )
A 3 120 137.2 167.2 142.2 172.2 159.4 193.4 170.8 204.8
B 76 85 100 90 105 100 117 105 122
C 27 30 30 34 34
D 1 15 17 18 20 23
D 2 27 31 31 37 48
D 3 □ 19 □ 22.2 □ 22.2 □ 25.4 □ 31.8
E 1 M 10 x 1.5 M 10 x 1.5 M 10 x 1.5 M 12 x 1.75 M 16 x 2.0
E 2 ø 8 ø 8 ø 10 ø 12 ø15
E 3 M 14 x 1.5 M 16 x 1.5 M 18 x 1.5 M 20 x 1.5 M 26 x 1.5
F 10 10 10 12 15
G 1 50 55 60 65 75
G 2 140 160 160 180 200
H 9 10 10 12 15
ø I ø 46 ø 50 ø 54 ø 66 ø 80
J 52 56 63 72 88
K 40 44 48 57 70
L ø 6.8 ø 6.8 ø 9 ø 9 ø 11
M PT 1 / 8 PT 1 / 8 PT 1 / 8 PT 1 / 4 PT 1 / 4
N 1 8 10 12 15 17
N 2 17 19 19 21.5 22
N 3 46 52 67 57 72 63.5 80.5 68 85
