氣壓缸

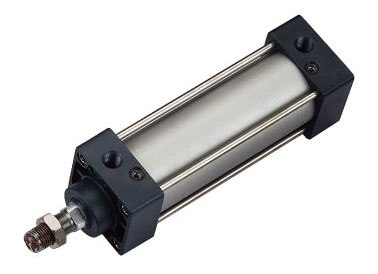

SC 標準氣缸 ( 拉杆式 )

訂購代號

規格

內徑 （ mm ） 32 40 50 63 80 100
作動形式 復動型
工作介質 空 氣 （ 經 40 µm 濾網過濾 ）
固定型式 SU 系列 基本型 FA 型 FB 型 CA 型 CB 型 LB 型 TC 型 TC - M 型
SUD 系列 基本型 FA 型 LB 型 TC 型 TC - M -1 型 TC - M 型
SUJ 系列 基本型 FA 型 LB 型 TC 型 TC - M -1 型 TC - M 型
使用壓力範圍 kgf / cm 2 0.1 ~ 0.9 Mpa （ 14 ~ 128 Psi ）
保證耐壓力 kgf / cm 2 1.5 Mpa （ 213 Psi ）
工作溫度 ° C -5 ~ 70
緩衝型式 可調緩衝
緩衝行程 mm 24 32
接管口徑 PT 1 / 8 PT 1 / 4 PT 3 / 8 PT 1 / 2

行程

內徑
（ mm ）		 標準行程 最大行程 容許行程
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000

符號

固定型式

  固定型式 適用系列 備註
空白 SC SCD SCJ
LB SC SCD SCJ
FA SC SCD SCJ
FB SC
CA SC
CB SC
TC SC SCD SCJ 適用於缸徑
ø 40 ~ ø 100
TC - M SC SCD SCJ

內徑 / 符號 A B C D E F G H I J K
32 140 47 93 28 32 15 27.5 22 17 6 M10 X 1.25
40 142 49 93 32 34 15 27.5 24 17 7 M 12 X 1.25
50 150 57 93 38 42 15 27.5 32 23 8 M 16 X 1.5
63 153 57 96 38 42 15 27.5 32 23 8 M 16 X 1.5
80 182 75 107 47 54 21 33 40 26 10 M 20 X 1.5
100 188 75 113 47 54 21 33 40 26 10 M 20 X 1.5
內徑 / 符號 L M N O P Q R S T V W
32 M 6 9.5 13.7 PT 1 / 8 3.5 7.5 7 45 33 12 10
40 M 6 9.5 13.5 PT 1 / 4 6 8.2 9 50 37 16 14
50 M 8 9.5 13.5 PT 1 / 4 8.5 8.2 9 62 47 20 17
63 M 8 9.5 13.5 PT 3 / 8 7 8.2 8.5 75 56 20 17
80 M 10 11.5 16.5 PT 3 / 8 10 9.5 14 94 70 25 22
100 M 10 11.5 16.5 PT 1 / 2 11 9.5 14 112 84 25 22

內徑 / 符號 A B C D E F G H I J K
32 187 47 93 28 32 15 27.5 22 17 6 M 10 X 1.25
40 191 49 93 32 34 15 27.5 24 17 7 M 12 X 1.25
50 207 57 93 38 42 15 27.5 32 23 8 M 16 X 1.5
63 210 57 96 38 42 15 27.5 32 23 8 M 16 X 1.5
80 257 75 107 47 54 21 33 40 26 10 M 20 X 1.5
100 263 75 113 47 54 21 33 40 26 10 M 20 X 1.5
內徑 / 符號 L M N O P Q R S T V W
32 M 6 9.5 13.7 PT 1 / 8 3.5 7.5 7 45 33 12 10
40 M 6 9.5 13.5 PT 1 / 4 6 8.2 9 50 37 16 14
50 M 8 9.5 13.5 PT 1 / 4 8.5 8.2 9 62 47 20 17
63 M 8 9.5 13.5 PT 3 / 8 7 8.2 8.5 75 56 20 17
80 M 10 11.5 16.5 PT 3 / 8 10 9.5 14 94 70 25 22
100 M 10 11.5 16.5 PT 1 / 2 11 9.5 14 112 84 25 22

內徑 / 符號 A 2 B C D E F G H I J K
32 182 47 93 28 32 15 27.5 22 17 6 M 10 X 1.25
40 185 49 93 32 34 15 27.5 24 17 7 M 12 X 1.25
50 196 57 93 38 42 15 27.5 32 23 8 M 16 X 1.5
63 199 57 96 38 42 15 27.5 32 23 8 M 16 X 1.5
80 242 75 107 47 54 21 33 40 26 10 M 20 X 1.5
100 248 75 113 47 54 21 33 40 26 10 M 20 X 1.5

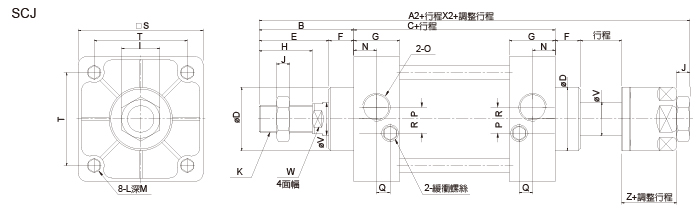

內徑 / 符號 L M N O P Q R S T V W Z
32 M 6 x 1 9.5 13.7 PT 1 / 8 3.5 7.5 7 45 33 12 10 21
40 M 6 x 1 9.5 13.5 PT 1 / 4 6 8.2 9 50 37 16 13 21
50 M 8 x 1.25 9.5 13.5 PT 1 / 4 8.5 8.2 9 62 47 20 17 23
63 M 8 x 1.5 9.5 13.5 PT 3 / 8 7 8.2 8.5 75 56 20 17 23
80 M 10 x 1.5 11.5 16.5 PT 3 / 8 10 9.5 14 94 70 25 22 29
100 M 10 x 1.5 11.5 16.5 PT 1 / 2 11 9.5 14 112 84 25 22 29

連接附件

內徑符號 32 40 50 63 80 100
AA 153 169 173 184 189 209
AC 134 140 149 158 168 174
AD 9.5 14.5 12 13 16 18
AE 50 57 68 80 97 112
AF 33 36 47 56 70 84
AG 20.5 23.5 28 31 30 30
AH 28 30 36.5 41 49 57
AP 9 12 12 12 14 14
AT 3 3 3 3 4 4

內徑符號 32 40 50 63 80 100
S 48 50 62 75 94 112
T 33 37 47 56 70 84
DC 34 34 34 34 48 48
DD 14 14 15 15 20 20
DE 15 14 14 14 20 20
DJ 14 14 15 15 20 20
DQ 16 20 20 20 32 32

內徑符號 32 40 50 63 80 100
CC 19 19 19 19 32 32
CE 12 14 14 14 20 20
CJ 13 13 15 15 21 21
CP 16.3 20.3 20.3 20.3 32.3 32.3
CT 32 44 52 52 64 64
PA 1 41 51.8 60.3 60.3 73.8 73.8
PB 1 33.5 45.5 54 54 65.5 65.5
S 48 50 62 75 94 112
T 33 37 47 56 70 84

內徑符號 32 40 50 63 80 100
BA 28.3 32.3 38.3 38.3 47.3 47.3
BB 10 10 10 12 16 16
BC 47 52 65 76 95 115
BD 33 36 47 56 70 84
BE 72 84 104 116 143 162
BF 58 70 86 98 119 138
BH 6.5 6.5 6.5 8.5 10.5 10.5
AJ 10.5 10.5 10.5 13.5 16.5 16.5
AK 6.5 6.5 6.5 8.5 10.5 10.5
BP 7 7 9 9 11 11
T 33 37 47 56 70 84

內徑 / 符號 EB EC ED EE EG EP ET S
40 113 63 37 63 25 25 30 45.5
50 126 76 47 76 25 25 30 55.5
63 138 88 56 88 25 25 30 68.5
80 164 114 70 114 25 25 35 87.5
100 182 132 84 132 25 25 40 107.5

內徑 / 符號 HA HB HC HD HE HF HI HJ HQ HR HT HP
40 105 80 45.5 22 109 86 81.5 50 23 2 12 12
50 105 80 55.5 22 122 99 88 50 23 2 12 12
63 105 80 68.5 22 134 111 94 50 23 2 12 12
80 110 85 87.5 22 160 137 127 70 23 2 12 13
100 110 85 107.5 22 178 155 136 70 23 2 12 13

符號內徑 NA NC ND NE NF NG NH NM NP NQ PA PB
32 19 10 40 52 15 20 M 10 x 1.25 10 20 52 26.2 20
40 25.4 12 48 67 24 20 M 12 x 1.25 12 24 62 32.8 26.5
50 32 16 64 89 32 23 M 16 x 1.5 16 32 83 39.3 33
63 32 16 64 89 32 23 M 16 x 1.5 16 32 83 39.3 33
80 44.4 20 80 112 40 30 M 20 x 1.5 20 40 105 53.3 45
100 44.4 20 80 112 40 30 M 20 x 1.5 20 40 105 53.3 45
125 54 30 110 155 40 45 M 27 x 2.0 30 55 151.8 66 55
160 70 35 144 195 65 55 M 36 x 2.0 35 73 195.8 83 71
200 70 35 144 195 65 55 M 36 x 2.0 35 73 195.8 83 71
