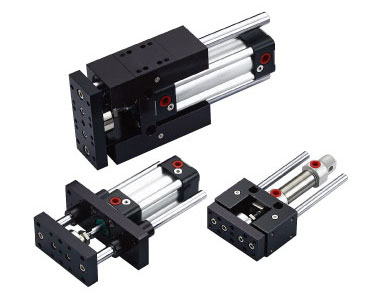

特點
- 導桿缸係氣缸與週邊設備結合而成 ，可有絕佳之抗旋轉 ，扭力及側向負載的能力 。
- 可節省許多機構設計之思考 ，繪圖及安裝的時間 ，且結構簡單 。
- 導桿缸一律附有磁性感應 。
- 導桿缸 GTB ( U )( X ) ø 32 ~ ø 63 一律附有端點可調式緩衝 。
- 導桿缸較導桿治具缸可有較長之行程及較大之缸徑可用 。
訂購代號
規格
| 型號 | GTK | GTB GTU GTX | ||||||
|---|---|---|---|---|---|---|---|---|
| 氣缸內徑 | ø 20 | ø 25 | ø 20 | ø 25 | ø 32 | ø 40 | ø 50 | ø 63 |
| 行程範圍 | stroke by request | |||||||
| 工作媒體 | 已濾清加油霧之壓縮空氣 | |||||||
| 使用壓力範圍 | 0.2 ~ 0.7 | |||||||
| 使用溫度範圍 | -10 ~ + 60 | |||||||
重量表
| Bore | Basic weight | Stroke 25 mm | Basic weight | Stroke 25 mm | |
|---|---|---|---|---|---|
 |
|
|
|
||
| GTK （ Oilless bush guide ） | GTK （ Brass bush guide ） | ||||
| ø 20 | 0.690 | 0.050 | 1.090 | 0.050 | |
| ø 25 | 0.716 | 0.058 | 1.137 | 0.058 | |
| Bore | Basic weight | Stroke 25 mm | Sensor switch | |
|---|---|---|---|---|
|
|
|
||
| GTU （ Linear bushing guide ） | ||||
| ø 20 | 0.967 | 0.050 | 0.045 | |
| ø 25 | 1.015 | 0.058 | 0.045 | |
| Bore | Basic weight | Stroke 25 mm | Basic weight | Stroke 25 mm |
|---|---|---|---|---|
|
|
|
|
|
| GTB （ Brass bush guide ） | GTU （ Linear bushing guide ） | |||
| ø 32 | 2.060 | 0.100 | 1.918 | 0.100 |
| ø 40 | 3.423 | 0.159 | 3.113 | 0.159 |
| ø 50 | 5.584 | 0.240 | 5.162 | 0.240 |
| ø 63 | 6.816 | 0.250 | 6.390 | 0.250 |
| Bore | Basic weight | Stroke 25 mm | Sensor switch |
|---|---|---|---|
|
|
|
|
| GTX （ Brass bush guide ） | |||
| ø 32 | 1.274 |
0.100 | 0.065 |
| ø 40 | 2.082 | 0.159 | 0.065 |
| ø 50 | 3.440 | 0.240 | 0.066 |
| ø 63 | 4.221 | 0.250 | 0.066 |
符號
| Bore | A | A 1 | B | B 1 | E | E 1 | F | F 1 | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ø 20 | 82 | 78 | 38 | 34 | 68 | 20 | 40 | 26 | 19 | 38 | 8.5 | 8.5 |
| ø 25 | 82 | 78 | 38 | 34 | 68 | 20 | 40 | 26 | 19 | 38 | 8.5 | 8.5 |
| Bore | L | L 1 | M | N | R | S | V | V 1 | W |
|---|---|---|---|---|---|---|---|---|---|
| ø 20 | 85 | 81 | M 6 ，深 11 | M 5 | 58 | 10 | ø 5.5 ，皿孔 ø 9.5 深 5.4 | ø 6.5 ，皿孔 ø 10.5 深 6.5 | 65 |
| ø 25 | 85 | 86 | M 6 ，深 11 | M 5 | 58 | 10 | ø 5.5 ，皿孔 ø 9.5 深 5.4 | ø 6.5 ，皿孔 ø 10.5 深 6.5 | 65 |
| Bore | A | A 1 | B | B 1 | E | E 1 | F | F 1 | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ø 20 | 82 | 78 | 38 | 34 | 68 | 20 | 40 | 26 | 19 | 38 | 8.5 | 15 |
| ø 25 | 82 | 78 | 38 | 34 | 68 | 20 | 40 | 26 | 19 | 38 | 8.5 | 15 |
| Bore | L | L 1 | M | N | R | S | U | V | V 1 | W |
|---|---|---|---|---|---|---|---|---|---|---|
| ø 20 | 135 | 81 | M 6 ，深 11 | M 5 | 58 | 10 | 50 | ø 5.5 ，皿孔 ø 9.5 深 5.4 | ø 6.5 ，皿孔 ø 10.5 深 6.5 | 65 |
| ø 25 | 135 | 86 | M 6 ，深 11 | M 5 | 58 | 10 | 50 | ø 5.5 ，皿孔 ø 9.5 深 5.4 | ø 6.5 ，皿孔 ø 10.5 深 6.5 | 65 |
| Bore | A | A 1 | B | B 1 | D | E | F | G | H | J | K | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ø 50 | 141 | 135 | 70 | 65 | 6 | 100 | 46.5 | 23 | 85 | 7.5 | 19 | 215 | 111 |
| ø 63 | 156 | 150 | 80 | 75 | 6 | 105 | 56.5 | 28 | 100 | 5 | 19 | 230 | 126 |
| Bore | N | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|
| ø 50 | M 6 ，深 11 | 104 | 10 | 20 | 81 | ø 9 ，皿孔 ø 14 深 8.5 | 94 |
| ø 63 | M 6 ，深 11 | 119 | 10 | 20 | 86 | ø 9 ，皿孔 ø 14 深 8.5 | 94 |
| Bore | A | A 1 | B | B 1 | D | E | F | G | H | J | K | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ø 40 | 160 | 115 | 55 | 50 | 6 | 84 | 38 | 19 | 140 | 32 | 15 | 148 | 110 |
| ø 50 | 180 | 135 | 70 | 65 | 6 | 100 | 46.5 | 23 | 160 | 36 | 20 | 170 | 111 |
| ø 63 | 195 | 150 | 80 | 75 | 6 | 105 | 56.5 | 28 | 175 | 36 | 20 | 170 | 126 |
| Bore | N | R | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|
| ø 40 | M 6 ，深 12 | ø 9 | 87 | 16 | 15 | 115 | ø 6.5 ，皿孔 ø 10.5 深 6.5 | 61 |
| ø 50 | M 8 ，深 14 | ø 9 | 104 | 20 | 20 | 136 | ø 9 ，皿孔 ø 14 深 8.5 | 74 |
| ø 63 | M 8 ，深 16 | ø 9 | 119 | 20 | 20 | 151 | ø 9 ，皿孔 ø 14 深 8.5 | 74 |
| Bore | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| ø 32 | 95 | 74 | 25 | 15 | 25 | 47 | 22 |
| ø 40 | 115 | 87 | 20 | 20 | 28 | 52.5 | 24.5 |
| ø 50 | 135 | 104 | 20 | 20 | 35 | 67.5 | 32.5 |
| ø 63 | 150 | 119 | 20 | 20 | 40 | 78 | 38 |
