氣壓缸

WA 標準缸 ( 低油壓缸 )

特點

  • 尺寸齊全 ，選配方便 。
  • 採用進口鋁合金管 ，耐磨耐蝕 。
  • 採用免給油軸承及油封 ，耐環境壽命長 。
  • 可附加感應器 ，電器配線 。
  • 可作低油壓缸使用 ( 特殊訂製 ) 。

訂購代號

規格

內徑 （ mm ） 40 50 63 80 100 125 150
作動形式 復動型
工作介質 空 氣 （ 經 40 µm 濾網過濾 ）
固定型式 SI 系列 基本型 FA 型 FB 型 CA 型 LA 型 CB 型 LB 型 TC 型
SID 系列 基本型 FA 型 LA 型 LB 型 TC 型
SIJ 系列 基本型 FA 型 LA 型 LB 型 TC 型
使用壓力範圍 kgf / cm 2 0.1 ~ 0.9 Mpa （ 14 ~ 128 Psi ）
保證耐壓力 kgf / cm 2 1.5 Mpa （ 213 Psi ）
工作溫度 ° C -5 ~ 70
緩衝型式 可調緩衝
緩衝行程 mm 24 32
接管口徑 PT 1 / 4 PT 3 / 8 PT 1 / 2 PT 3 / 4

行程

內徑
（ mm ）		 標準行程 最大行程 容許行程
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 1200 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
125 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
150 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000

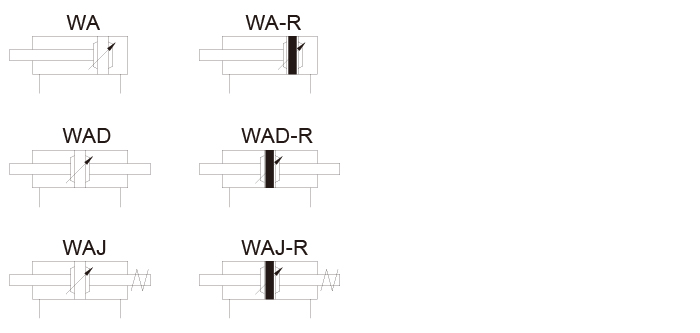

符號

固定型式

øø 40 ~ øø 100
  固定型式 適用系列 備註
空白 WA WAD WAJ
LA WA WAD WAJ
LB WA WAD WAJ
FA WA WAD WAJ
FB WA
CA WA
CB WA
TC WA WAD WAJ 適用於缸徑


內徑 / 符號 A ø B C ø D DD DX □ E F G KK
40 24 35 7 16 M 6 X 1.0 14 52 50 19 M 12 X 1.25
50 32 40 8 20 M 6 X 1.0 17 65 62 24 M 16 X 1.5
63 32 40 8 20 M 8 X 1.25 17 75 62 24 M 16 X 1.5
80 40 45 10 25 M 10 X 1.5 21 94 73 30 M 20 X 1.5
100 40 50 10 25 M 10 X 1.5 21 113 73 30 M 20 X 1.5
125 50 55 12 35 M 14 X 1.5 32 140 95 50 M 32 X 2.0
150 50 60 12 40 M 14 X 1.5 36 170 100 50 M 32 X 2.0
內徑 / 符號 L N O P PA □ Q S VF WF Z
40 34 32 6 PT 1 / 4 19 37 98 14 36 124
50 34 32 6 PT 1 / 4 19 47 98 18 44 128
63 34 32 8.5 PT 3 / 8 18 56 98 18 44 128
80 48 36 10 P 3 / 8 22 70 120 20 53 153
100 48 36 10 PT 1 / 2 22 85 120 20 53 153
125 63 40 20 PT 1 / 2 20 110 143 30 65 188
150 63 40 20 PT 1 / 2 20 130 143 35 65 193

內徑 / 符號 A ø B C ø D DD DX □ E F G KK
40 24 35 7 16 M 6 X 1.0 14 52 50 19 M 12 X 1.25
50 32 40 8 20 M 6 X 1.0 17 65 62 24 M 16 X 1.5
63 32 40 8 20 M 8 X 1.25 17 75 62 24 M 16 X 1.5
80 40 45 10 25 M 10 X 1.5 21 94 73 30 M 20 X 1.5
100 40 50 10 25 M 10 X 1.5 21 113 73 30 M 20 X 1.5
125 50 55 12 35 M 14 X 1.5 32 140 95 50 M 32 X 2.0
150 50 60 12 40 M 14 X 1.5 36 170 100 50 M 32 X 2.0
內徑 / 符號 L N O P PA □ Q S VF WF Z
40 34 32 6 PT 1 / 4 19 37 98 14 36 198
50 34 32 6 PT 1 / 4 19 47 98 18 44 222
63 34 32 8.5 PT 3 / 8 18 56 98 18 44 222
80 48 36 10 P 3 / 8 22 70 120 20 53 266
100 48 36 10 PT 1 / 2 22 85 120 20 53 266
125 63 40 20 PT 1 / 2 20 110 143 30 65 333
150 63 40 20 PT 1 / 2 20 130 143 35 65 343

內徑 / 符號 A øB C ø D DD DX □ E F G H I J KK
40 24 35 7 16 M 6 X 1.0 14 52 50 19 15 20 41 M 12 X 1.25
50 32 40 8 20 M 6 X 1.0 17 65 62 24 17 25 51 M 16 X 1.5
63 32 40 8 20 M 8 X 1.25 17 75 62 24 17 25 51 M 16 X 1.5
80 40 45 10 25 M 10 X 1.5 21 94 73 30 17 30 60 M 20 X 1.5
100 40 50 10 25 M 10 X 1.5 21 113 73 30 17 30 60 M 20 X 1.5
125 50 55 12 35 M 14 X 1.5 32 140 95 50 22 30 72 M 32 X 2.0
150 50 60 12 40 M 14 X 1.5 36 170 100 50 22 30 77 M 32 X 2.0
內徑 / 符號 L N O P PA □ Q S VF WF Z
40 34 32 6 PT 1 / 4 19 37 98 14 36 213
50 34 32 6 PT 1 / 4 19 47 98 18 44 239
63 34 32 8.5 PT 3 / 8 18 56 98 18 44 239
80 48 36 10 P 3 / 8 22 70 120 20 53 283
100 48 36 10 PT 1 / 2 22 85 120 20 53 283
125 63 40 20 PT 1 / 2 20 110 143 30 65 355
150 63 40 20 PT 1 / 2 20 130 143 35 65 365

連接附件

內徑
符號		 40 50 63 80 100
A 24 32 32 40 40
DD 8 8 8 10 10
FF 22 24 26 33 37
FH 8 9 9 12 14
FR 14 14 14 18 18
H 26 33 38 48 58
SA 75 75 78 98 98
TS 70 83 95 121 140
US 91 104 116 146 165
ZF 136 142 144 173 177
ZS 114 118 118 140 140

內徑
符號		 40 50 63 80 100 125 150
A 24 32 32 40 40 50 50
ø CD 12 12 15 16 20 25 25
D 28 32 40 50 60 60 60
LL 28 28 32 36 41 50 55
T 10 10 10 14 14 15 20
U 18 18 22 22 27 35 35
W 12 14 17 17 21 30 30
ZT 152 156 160 189 194 238 248

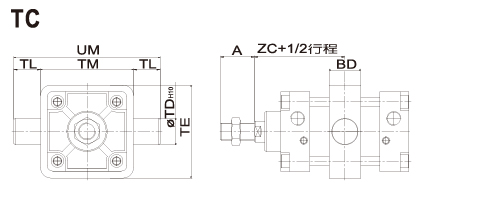

內徑
符號		 40 50 63 80 100 125 150
BD 30 30 35 35 40 48 50
TD 16 16 20 20 25 35 45
TE 60 70 81 97 127 170 202
TL 16 16 20 20 25 35 45
TM 63 75 90 110 132 170 202
UM 95 107 130 150 182 240 292
ZC 75 79 79 93 79 117 122

內徑
符號		 40 50 63 80 100 125 150
A 24 32 32 40 40 50 50
DD 8 8 8 10 10 15 15
FF 22 24 26 33 37 140 170
FH 8 9 9 12 14 143 177
FR 14 14 14 18 18 73 92
H 26 33 38 48 58 110 130
SA 75 75 78 98 98 203 213
TS 70 83 95 121 140 30 35
US 91 104 116 146 165 15 25
ZF 136 142 144 173 177 4.5 5
ZS 114 118 118 140 140 218 228

內徑
符號		 40 50 63 80 100 125 150
A 24 32 32 40 40 50 50
ø CD 12 12 15 16 20 25 25
D 28 32 40 50 60 60 60
E 52 60 70 90 100 100 100
LL 28 28 32 36 41 50 55
T 10 10 10 14 14 15 20
U 18 18 22 22 27 35 35
W 12 14 17 17 21 30 30
ZT 152 156 160 189 194 238 248

內徑
符號		 40 50 63 80 100 125 150
A 24 32 32 40 40 50 50
ø B 35 40 40 45 50 55 60
DD 9 9 9 12 14 16 16
F 14 18 18 17 17 25 26
FA 110 110 110 136 136 163 167
L 2 6 6 4 4 10 11
T 12 12 12 16 16 20 24
U 70 85 95 120 140 176 210
V 86 104 116 145 170 206 245
Y 37 47 56 70 85 110 130
Z 56 65 80 96 120 142 170

內徑
符號		 20 25 30 40 50
DD 7 7 7 7 7
T 3.2 3.2 3.2 4.5 4.5
U 60 60 60 66 66
V 75 75 75 82 82
Y – – – 36 36
Z 42 42 42 50 50
內徑
符號		 20 25 30 40 50
DD 7 7 7 7 7
EA 55 55 55 75 75
H 28 28 28 30 30
Q 40 40 40 55 55
V 20 20 20 25 25
W 8 8 8 12 12
X 3.2 3.2 3.2 3.2 3.2
內徑 / 符號 A ø B C ø CD ø D DW E EW F G L r R
20 34 18.5 39 9 20 10 19 17 12 15 16 12 10
25 34 18.5 39 9 20 10 19 17 12 15 18 12 10
30 34 18.5 39 9 20 10 19 17 12 15 18 12 10
40 43 18.5 45 12 25 10 19 20 12 15 22 12 13
50 43 18.5 45 12 25 10 19 20 12 15 22 12 13
