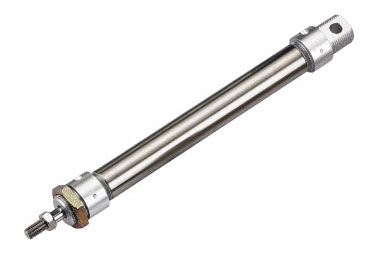

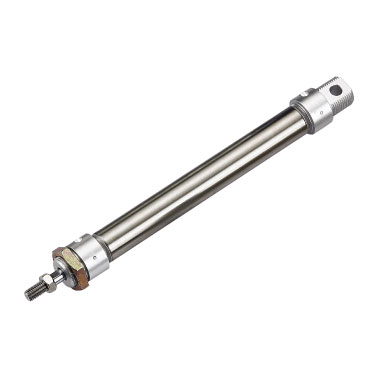

MA 不鏽鋼迷你氣缸

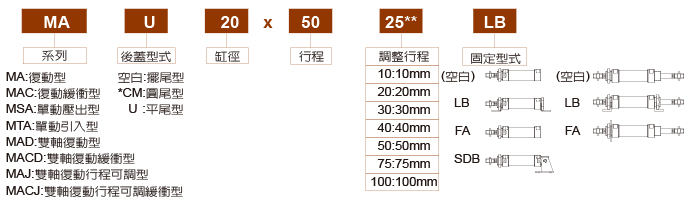

訂購代號

規格

內徑 （ mm ） 16 20 25 32 40 50 63
作動形式 MA ，MAC 復動型
MSA ，MTA   –
工作介質 空 氣 （ 經 40 µm 濾網過濾 ）
固定型式 基本型 LB 型 FA 型 SDB型
使用壓力範圍 MA ，MAC : 0.1 ~ 0.9 Mpa （ 14 ~ 128 Psi ） ； MSA ，MTA : 0.2 ~ 0.9 Mpa （　28 ~ 128 Psi　）
保證耐壓力 1.5 Mpa （ 213 Psi ）
工作溫度 ° C -5 ~ 70
緩衝型式 標準型 固定式緩衝
緩衝型 – 可調式式緩衝
接管口徑 PT 1 / 8 PT 1 / 8 PT 1 / 4

行程 MA ，MAC ，MSA ，MTA

內徑
（ mm ）		 標準行程 最大行程 容許行程
16 MA
MAC		 25 50 75 80 100 125 150 160 175 200 300 500
20 25 50 75 80 100 125 150 160 175 200 250 300 500 650
25 ~ 63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 500 650
16 MSA
MTA		 25 50 75 100 100
20 25 50 75 80 100 100 100
25 ~ 40 25 50 75 80 100 100 100

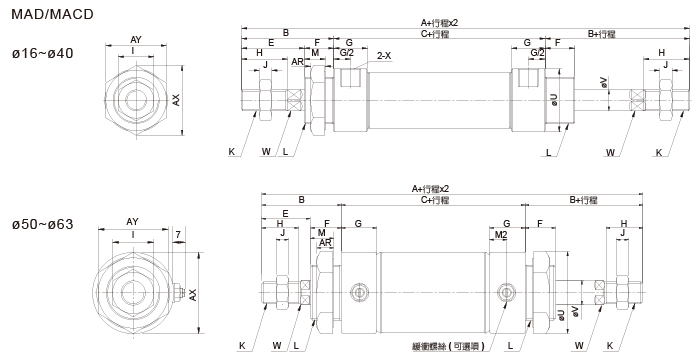

行程 MAD ，MACD ，MAT ，MACT

內徑
（ mm ）		 標準行程 最大行程 容許行程
32 25 50 75 80 100 125 150 160 175 200 250 500 800
40 25 50 75 80 100 125 150 160 175 200 250 500 800
50 25 50 75 80 100 125 150 160 175 200 250 500 800
63 25 50 75 80 100 125 150 160 175 200 250 500 800
80 25 50 75 80 100 125 150 160 175 200 250 500 800
100 25 50 75 80 100 125 150 160 175 200 250 500 800

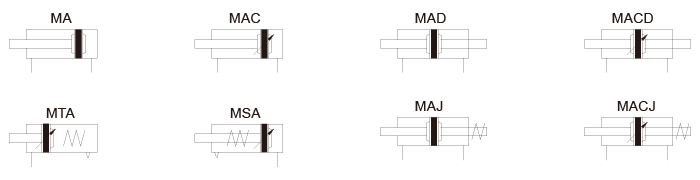

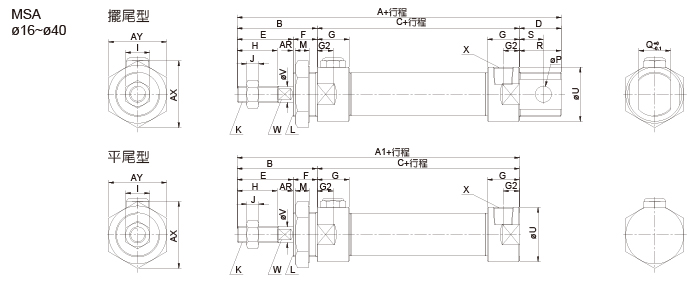

符號

內徑 / 符號 A A 1 B C D E F G H I J K

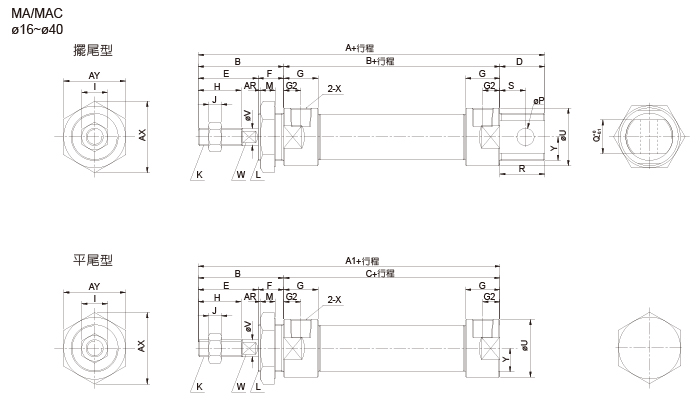

16 114 98 38 60 16 22 16 10 16 10 5 M 6 x 1
20 137 116 40 76 21 28 12 16 20 12 6 M 8 x 1.25
25 141 120 44 76 21 30 14 16 22 17 6 M 10 x 1.25
32 147 120 44 76 27 30 14 16 22 17 6 M 10 x 1.25
40 149 122 46 76 27 32 14 16.7 24 17 7 M 12 x 1.25
內徑 / 符號 L M P Q R S U V W X AR AX AY Y
16 M 16 x 1.5 14 6 12 14 9 21 6 5 M 5 6 25 22 –
20 M 22 x 1.5 10 8 16 19 12 27 8 6 PT 1 / 8 7 33 29 9
25 M 22 x 1.5 12 8 16 19 12 30 10 8 PT 1 / 8 7 33 29 10.5
32 M 24 x 2.0 12 10 16 25 15 35 12 10 PT 1 / 8 8 37 32 13
40 M 30 x 20 12 12 20 25 15 41.6 16 14 PT 1 / 8 9 47 41 15

內徑 / 符號 U V
50 53 16
63 67 16

符號 A A 1 B C D E F G H I J K
內徑 / 行程 0 - 50 51 - 100 0 - 50 51 - 100 0 - 50 51 - 100
16 114 139 98 123 38 60 85 16 22 16 10 16 10 5 M 6 x 1
20 137 162 116 141 40 76 101 21 28 12 16 20 12 6 M 8 x 1.25
25 141 166 120 145 44 76 101 21 30 14 16 22 17 6 M 10 x 1.25
32 147 172 120 145 44 76 101 27 30 14 16 22 17 6 M 10 x 1.25
40 149 174 122 147 46 76 101 27 32 14 16.7 24 17 7 M 12 x 1.25
內徑 / 符號 L M P Q R S U V W X AR AX AY
16 M 16 x 1.5 14 6 12 14 9 21 6 5 M5 x 0.8 6 25 22
20 M 22 x 1.5 10 8 16 19 12 27 8 6 PT 1 / 8 7 33 29
25 M 22 x 1.5 12 8 16 19 12 30 10 8 PT 1 / 8 7 33 29
32 M 24 x 2.0 12 10 16 25 15 35 12 10 PT 1 / 8 8 37 32
40 M 30 x 2.0 12 12 20 25 15 41.6 16 14 PT 1 / 8 9 47 41

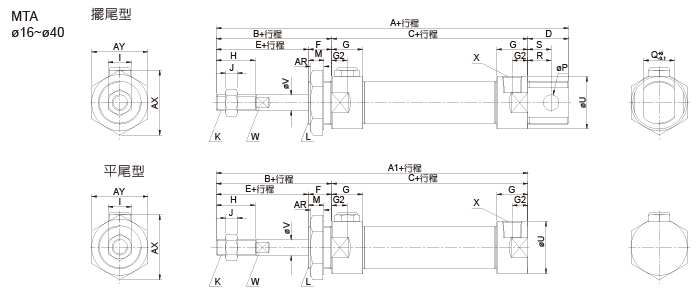

符號 A A 1 B C D E F G H I J K
內徑 / 行程 0 - 50 51 - 100 0 - 50 51 - 100 0 - 50 51 - 100
16 114 139 98 123 38 60 85 16 22 16 10 16 10 5 M 6 x 1
20 137 162 116 141 40 76 101 21 28 12 16 20 12 6 M 8 x 1.25
25 141 166 120 145 44 76 101 21 30 14 16 22 17 6 M 10 x 1.25
32 147 172 120 145 44 76 101 27 30 14 16 22 17 6 M 10 x 1.25
40 149 174 122 147 46 76 101 27 32 14 16.7 24 17 7 M 12 x 1.25
內徑 / 符號 L M P Q R S U V W X AR AX AY
16 M 16 x 1.5 14 6 12 14 9 21 6 5 M5 x 0.8 6 25 22
20 M 22 x 1.5 10 8 16 19 12 27 8 6 PT 1 / 8 7 33 29
25 M 22 x 1.5 12 8 16 19 12 30 10 8 PT 1 / 8 7 33 29
32 M 24 x 2.0 12 10 16 25 15 35 12 10 PT 1 / 8 8 37 32
40 M 30 x 2.0 12 12 20 25 15 41.6 16 14 PT 1 / 8 9 47 41

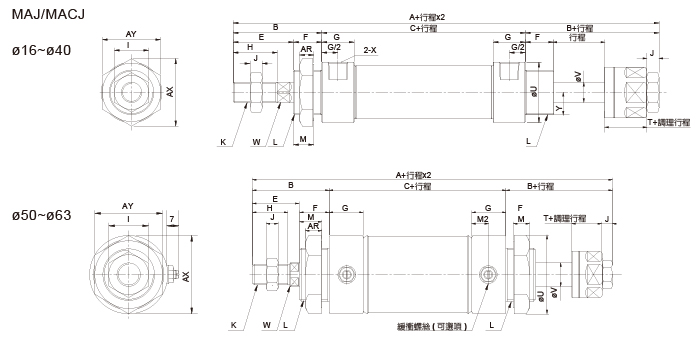

內徑 / 符號 A B C E F G H I J K L M U V W X AR AX AY Y
16 136 38 60 22 16 10 16 10 5 M 6 x 1 M 16 x 1.5 14 21 6 5 M 5 6 25 22 –
20 156 40 76 28 12 16 20 12 6 M 8 x 1.25 M 22 x 1.5 10 27 8 6 PT 1 / 8 7 33 29 9
25 164 44 76 30 14 16 22 17 6 M 10 x 1.25 M 22 x 1.5 12 30 10 8 PT 1 / 8 7 33 29 10.5
32 164 44 76 30 14 16 22 17 6 M 10 x 1.25 M 24 x 2.0 12 35 12 10 PT 1 / 8 8 37 32 13
40 168 46 76 32 14 16.7 22 17 7 M 12 x 1.25 M 30 x 2.0 12 41.6 16 14 PT 1 / 8 9 47 41 15

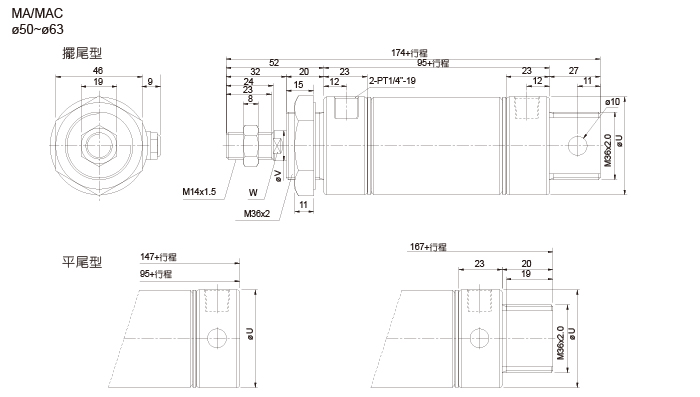

50 199 52 95 32 20 23 24 19 8 M 14 x 1.25 M 36 x 2.0 14.5 53 16 14 PT 1 / 4 11 53 46 –
63 199 52 95 30 20 23 24 19 8 M 14 x 1.25 M 36 x 2.0 14.5 67 16 14 PT 1 / 4 11 53 46 –

內徑 / 符號 A B C E F G H I J K L M U V W X AR AX AY Y
16 135 38 60 22 16 10 16 10 5 M 6 x 1 M 16 x 1.5 14 21 6 5 M 5 6 25 22 –
20 153 40 76 28 12 16 20 12 6 M 8 x 1.25 M 22 x 1.5 10 27 8 6 PT 1 / 8 7 33 29 9
25 161 44 76 30 14 16 22 17 6 M 10 x 1.25 M 22 x 1.5 12 30 10 8 PT 1 / 8 7 33 29 10.5
32 161 44 76 30 14 16 22 17 6 M 10 x 1.25 M 24 x 2.0 12 35 12 10 PT 1 / 8 8 37 32 13
40 164 46 76 32 14 16.7 22 17 7 M 12 x 1.25 M 30 x 2.0 12 41.6 16 14 PT 1 / 8 9 47 41 15
50 196 52 95 32 20 23 24 19 8 M 14 x 1.25 M 36 x 2.0 14.5 53 16 14 PT 1 / 4 11 53 46 –
63 196 52 95 30 20 23 24 19 8 M 14 x 1.25 M 36 x 2.0 14.5 67 16 14 PT 1 / 4 11 53 46 –
