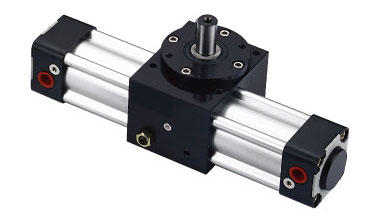

RTH 迴轉氣缸

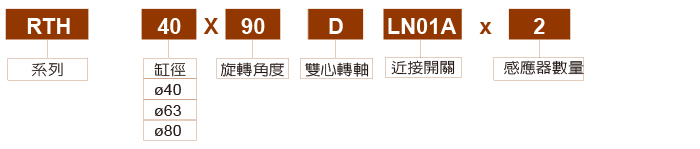

訂購代號

規格

型號 RTF ，RTH ，RTH - D
氣缸內徑 ø 40 ø 63 ø 80
旋轉角度 90 ± 5 ° ，180 ± 5 °
轉軸軸徑 ø 16 ø 24 ø 28
轉軸原點 詳見尺寸圖
工作媒體 已濾清加油霧之壓縮空氣
使用壓力範圍 0.13 ~ 0.7
使用溫度範圍 -10 ~ + 60
允許轉向負荷 10 12 20

重量表

Bore RTF RTH RTH - D
90 ° 180 ° 90 ° 180 ° 90 ° 180 °
ø 40 2.84 kg 2.94 kg 3.00 kg 3.10 kg 3.05 kg 3.15 kg
ø 63 0.43 kg 0.52 kg 0.44 kg 0.53 kg 5.55 kg 5.95 kg
ø 80 0.67 kg 0.80 kg 0.69 kg 0.82 kg 9.99 kg 10.54 kg

符號

型號 A C D E F G H J K L M
90 ° 180 °
RAF 40 263 326 81 75 72 8 65 53 37.5 93 27.5 60
RAF 63 306 377 95 90 82 10 75 75 42.5 110 30 70
RAF 80 343 428 119 105 96 12 95 95 51.5 135 36 82
型號 N O P Q R S T U V W X Z
RAF 40 38 15 25 14 30 M 6 5 16.5 35 4 G 1 / 4 M 6
RAF 63 56.5 16 30 19 32 M 8 6 22 45 5 G 3 / 8 M 8
RAF 80 72 19 35 24 38 M 10 6 27.5 45 6 G 3 / 8 M 10

型號 A C D E F G H J K L M
90 ° 180 °
RAH 40 263 326 81 75 72 8 65 53 37.5 93 27.5 60
RAH 63 306 377 95 90 82 10 75 75 42.5 110 30 70
RAH 80 343 428 119 105 96 12 95 95 51.5 135 36 82
型號 N O P Q R S T U V W X Z
RAH 40 38 15 25 14 30 M 6 5 18 35 4 G 1 / 4 M 6
RAH 63 56.5 16 30 19 32 M 8 6 27 45 5 G 3 / 8 M 8
RAH 80 72 19 35 24 38 M 10 6 31 45 6 G 3 / 8 M 10

型號 A B D E F G H J K L M
90 ° 180 °
RAH 40 - D 263 326 143 75 72 8 65 53 37.5 93 27.5 60
RAH 63 - D 306 377 181 90 82 10 75 75 42.5 110 30 70
RAH 80 - D 343 428 221 105 96 12 95 95 51.5 135 36 82
型號 N O P Q R S T U V W X Z
RAH 40 - D 38 15 25 14 30 M 6 5 18 35 4 G 1 / 4 M 6
RAH 63 - D 56.5 16 30 19 32 M 8 6 27 45 5 G 3 / 8 M 8
RAH 80 - D 72 19 35 24 38 M 10 6 31 45 6 G 3 / 8 M 10
